加固装备在军队生化演练中的应用

——加固服务器 / 加固交换机 / 加固显示器综合解决方案



北京凯德通达科技发展有限公司

二〇二六年十月



1  项目概述

1.1  项目背景

本项目面向生物、化学武器袭击背景下的实战化演练，依托机动指挥方舱，构建“计算—网络—显示”一体化硬件平台。我方将自主研发的加固服务器、加固交换机、加固显示器三类核心装备综合部署于生化演练现场，支撑侦检、化验、仿真推演、指挥、复盘全流程业务稳定运行。

1.2  演练业务环节

生化演练业务涵盖侦检数据采集、样本化验分析、态势仿真推演、指挥指令下发、过程记录复盘五个核心环节，各环节对硬件平台需求如下：

表1  生化演练业务环节及硬件需求

1.3  部署环境需求

生化演练多在野外、山地等复杂地域展开，装备随方舱机动部署转场，现场环境恶劣、数据量大、电磁环境复杂，对装备的环境适应性、可靠性、电磁兼容性与国产化安全提出明确要求，需采用满足国军标要求的加固装备予以保障。

2  总体解决方案

2.1  系统架构

本项目采用“计算层—网络层—显示层”三层架构，以三类加固装备为核心构建生化演练现场信息化系统：

表2  系统三层架构

2.2  部署与数据流

系统部署于演练指挥方舱内部，加固服务器接入加固交换机骨干网，各前端侦检、化验、指挥终端经交换机汇聚接入，加固显示器经航插接口与服务器相连。各类采集数据经加固网络汇聚至加固服务器完成计算存储，处理后的态势结果输出至加固显示器供指挥员研判，处置指令经交换机下发各作业单元，形成闭环。

3  产品配置与技术特点

3.1  加固服务器 FT-8200D

FT-8200D加固飞腾服务器采用国产飞腾FT2000+/64处理器，64核FTC662、主频2.0～2.3GHz，强大多核计算满足仿真推演等高负载需求。镁合金CNC高强度机箱，国产化率≥98%，国产昆仑固件，内置BMC状态监测及远程控制。

表3  FT-8200D加固服务器主要参数

3.2  加固交换机 JSW-8216W

JSW-8216W三层千兆加固交换机，16个千兆以太网口采用后出线航空插头并配备防水防尘帽，2U可上架，整机加固设计满足国军标要求，为演练现场构建高可靠战术网络。

表4  JSW-8216W加固交换机主要参数

3.3  加固显示器 IPM-320G

IPM-320G 32寸加固显示器，32英寸TFT LCD、亮度400cd/m²、分辨率1920×1080（可选4K），前面板IP65防护，超薄铝镁合金箱体，支持VGA/HDMI航插信号输入与AC 220V或DC 28V电源，适合指挥方舱操作台嵌入式安装。

表5  IPM-320G加固显示器主要参数

4  关键特性与生化演练适应性

4.1  环境适应性

三类装备均通过严格环境试验考核，可承受野外机动运输的持续振动冲击，适应高低温、高湿环境，在方舱机动行进状态持续稳定工作，完全满足生化演练野外部署与机动转场需求。

4.2  电磁兼容性

演练现场无线通信设备密集，电磁环境复杂。装备均具备良好电磁兼容性能，抗电磁干扰能力强，保障各类设备密集共存下业务稳定运行，避免相互干扰。

4.3  航插接口与防脱设计

三类装备关键对外接口均采用航空插头连接，具备锁紧、防脱、防尘、防水特性，车辆颠簸不会出现接口松动掉线，保障野战条件下数据链路持续连通。

4.4  国产化与信息安全

加固服务器采用国产飞腾处理器、国产昆仑固件，支持银河麒麟操作系统，国产化率≥98%；加固交换机支持SSHv2、SSL、802.1x、IP+MAC+PORT+VLAN绑定等安全特性。装备整体满足军用场景信息安全管控要求。

4.5  算力存储与网络可靠性

加固服务器64核处理器支撑仿真模型运算与大数据并行处理，内存最大1TB、磁盘阵列最大64T，保障演练数据本地留存与复盘追溯；加固交换机三层架构支持QoS与广播抑制，在振动、强电磁环境下保障网络稳定不丢包，支撑各分队信息实时交互与指令快速下达。

4.6  运维管理

加固服务器集成BMC远程监控，可远程查看温度、电压、风扇等运行参数并快速定位故障；加固交换机支持SNMPv3、Radius等安全网管，实现集中管理与配置，有效减少野外维护压力。

5  现场应用效果

5.1  系统软件界面应用

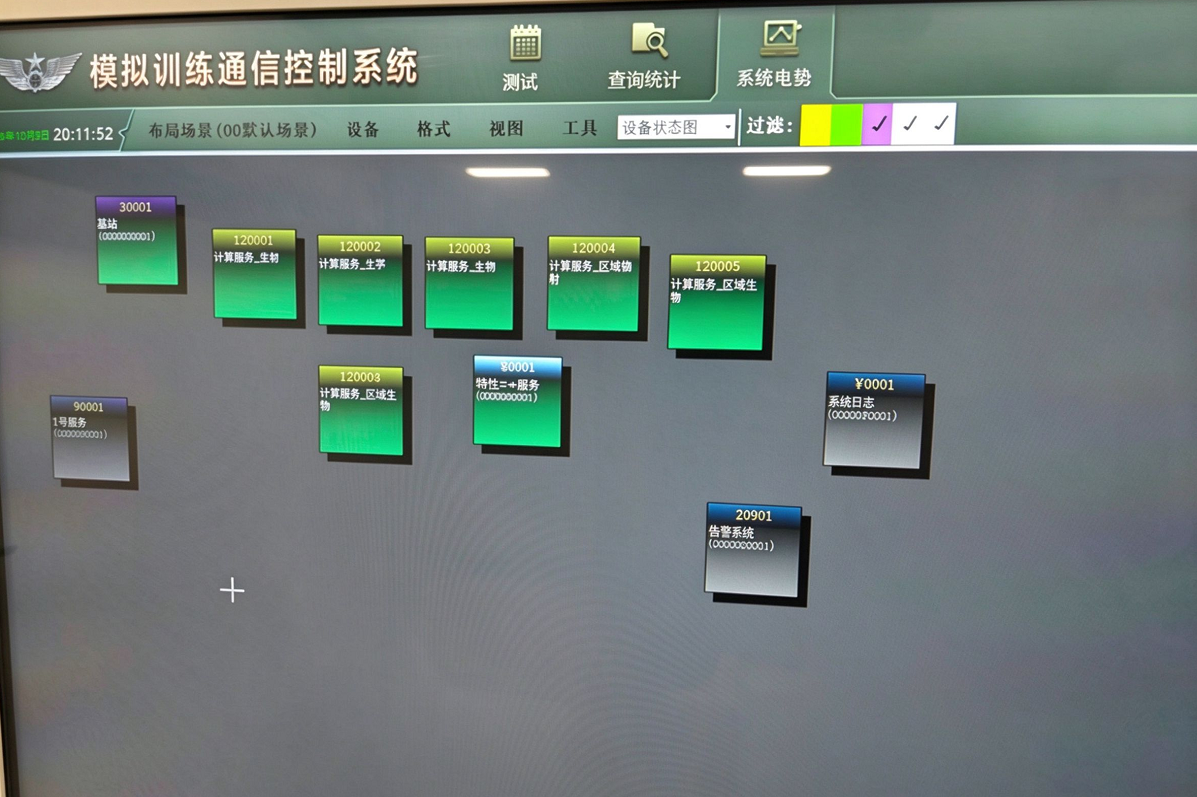

系统通过模拟训练通信控制系统对侦检、化验、仿真计算等业务服务统一管理，界面以拓扑图直观展示全部业务节点在线状态，运维人员可实时掌握各计算服务、导控系统、基站、系统日志运行情况，如图1所示。

图1  模拟训练通信控制系统设备状态拓扑界面

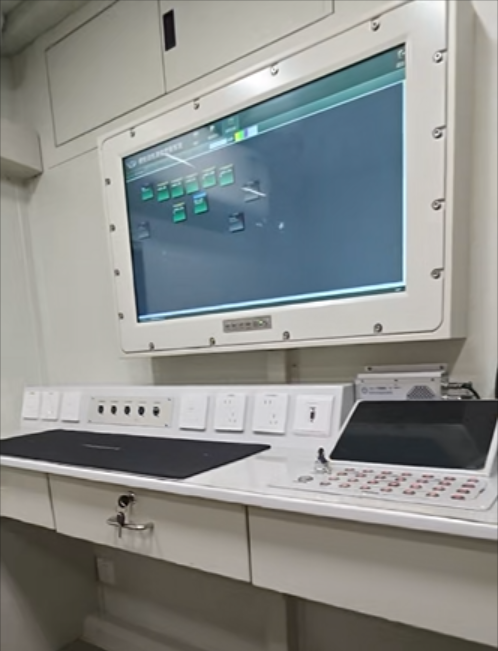

指挥操作台配备嵌入式加固显示器，实时显示系统拓扑与业务状态，操作人员在方舱内即可完成全系统监控与指挥调度，如图2所示。

图2  指挥操作台嵌入式加固显示器

5.2  方舱内部布局与设备集成

整套加固装备部署于机动指挥方舱内部，舱内集成指挥操作台、双人员座椅、嵌入式加固显示器、双侧储物机柜、顶部照明与空调系统，布局紧凑，满足多人同时作业需求，如图3所示。

图3  机动指挥方舱内部列装运行布局

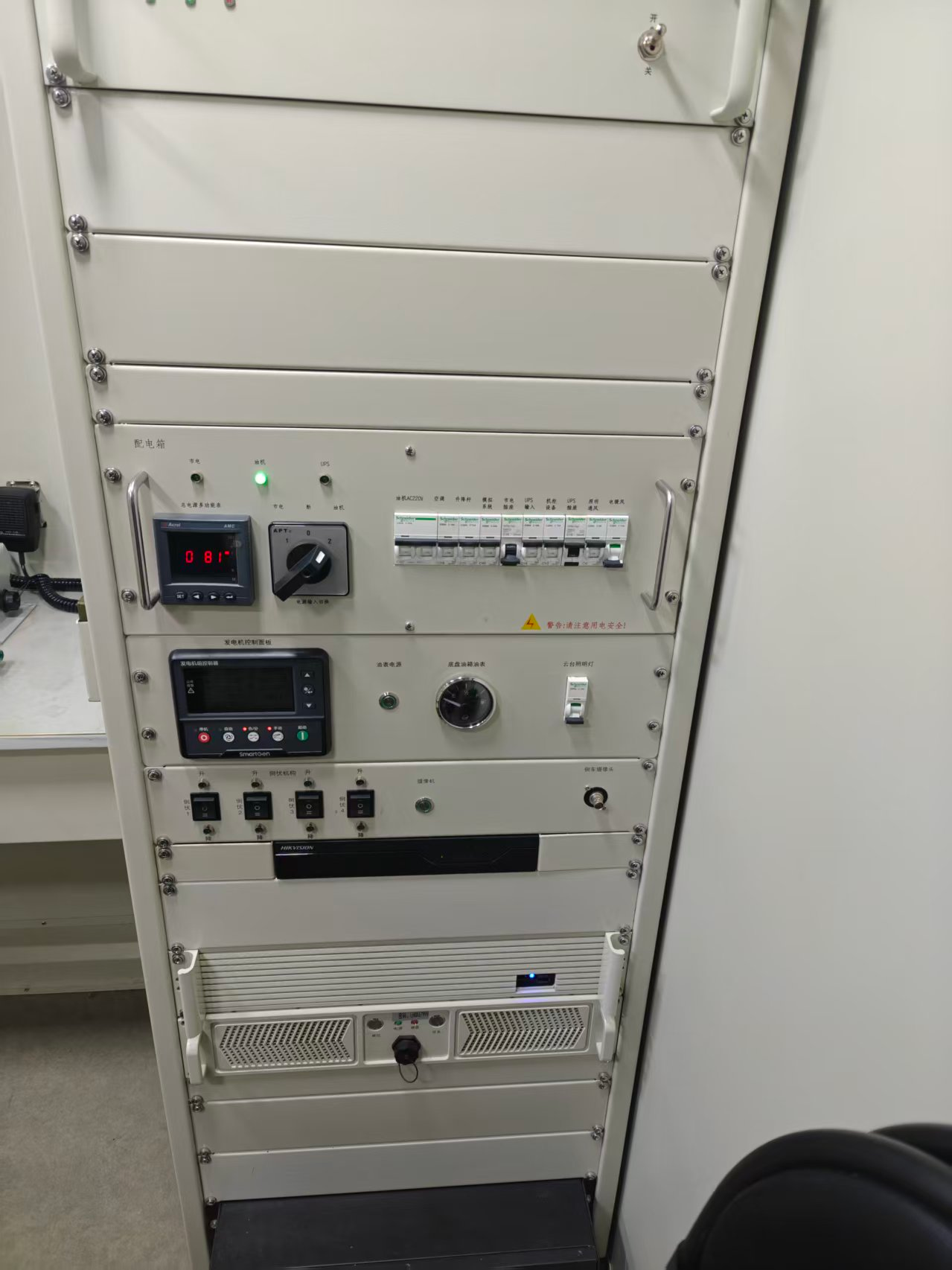

方舱配电机柜集成配电箱、市电/油机/UPS三路电源切换、电压监测仪表、空开回路、发电机控制面板，为所有信息设备提供受控、稳定供电，如图4所示。

图4  方舱配电与供电控制系统机柜

5.3  机动部署与野外应用

演练装备依托6×6重型越野底盘的特种方舱完成部署与转场，方舱数码迷彩涂装，顶部集成通信天线与探测设备，处于已列装战备运行状态，如图5所示。

图5  已列装状态的生化演练机动方舱

整套机动方舱机动至野外演训场地展开作业，在无依托野外环境下独立完成生化演练全流程任务，如图6所示。

图6  野外演训场地列装作业的生化演练指挥方舱

通过生化演练全流程科目的实战检验，加固服务器稳定完成侦检数据接收、仿真计算与数据存储，未出现宕机、数据丢失问题；加固交换机构建的战术网络保障多节点终端实时通信，在机动、复杂电磁环境下链路稳定；加固显示器清晰呈现战场态势，保障指挥人员实时掌握演练现场动态，验证了装备在野外机动、振动冲击、宽温条件下的实战适配能力，达到项目预期建设目标。

6  总结

本项目以加固服务器、加固交换机、加固显示器三类自主加固装备为核心，完成生化演练现场“计算—网络—显示”一体化硬件底座搭建，兼顾环境适应性、算力性能、通信可靠性、电磁兼容性与国产化安全。装备整体满足国军标环境试验与电磁兼容要求，经受住野外机动、振动冲击、宽温等复杂工况考验，圆满支撑侦检侦察、样本化验、态势推演、指令下发、记录复盘全流程科目，为生化类实战化演练提供了安全、可靠的硬件支撑平台，并可广泛复用于核生化应急处置、野外演训、机动方舱指挥等同类场景。
