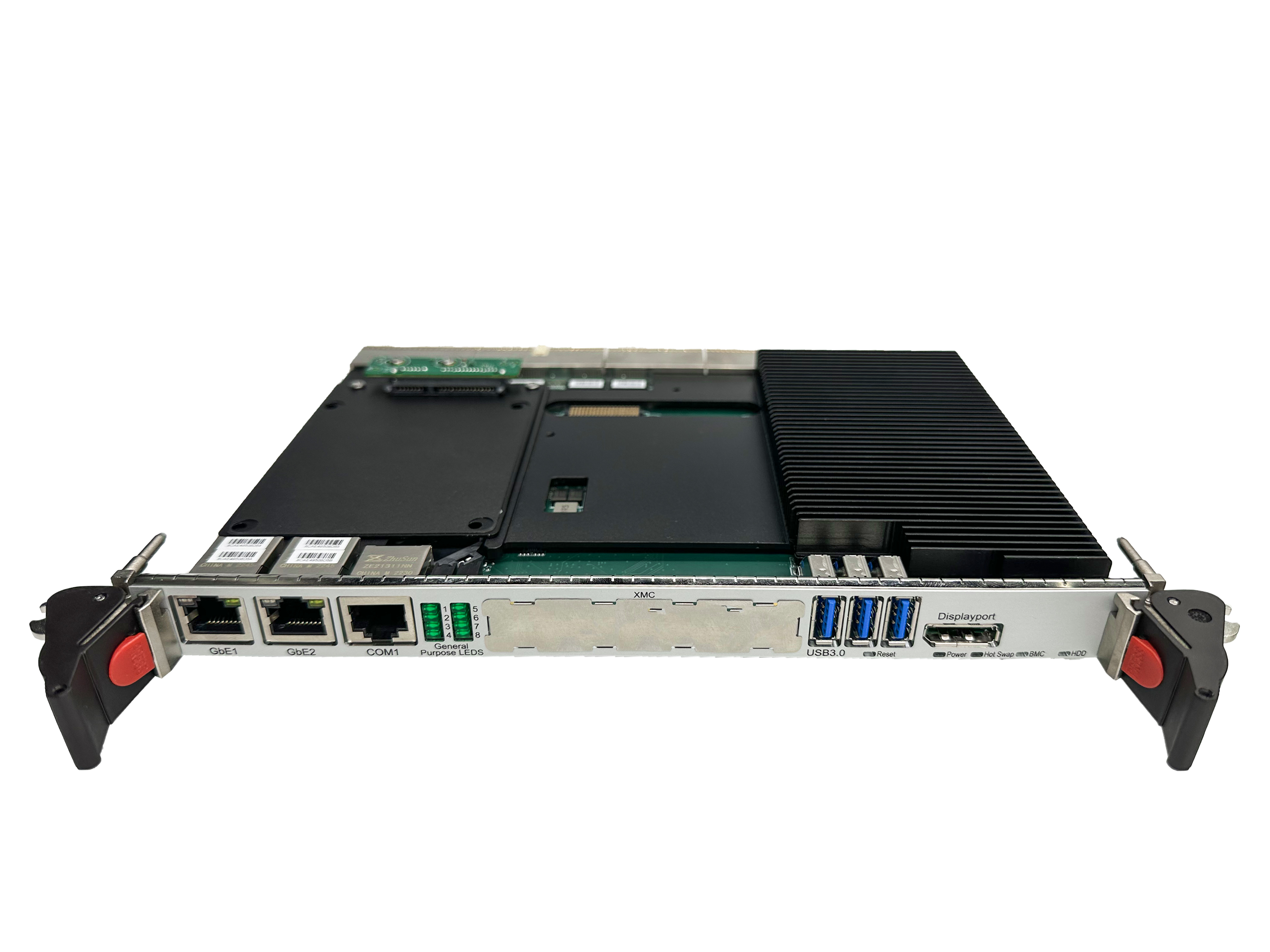

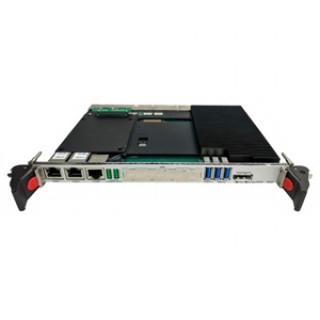

■ 板贴 intel Xeon E3/Core 6th/7th处理器
■ 最大板贴32GB DDR4 ECC内存
■ 板贴64/128GB SSD、XMC/PCIE扩展
■ 6 x Intel 千兆网络、6 x SATA Gen3
■ 风冷/导冷型结构﹑无风扇设计
■ 宽温工作
■ 板贴 intel Xeon E3/Core 6th/7th处理器
■ 最大板贴32GB DDR4 ECC内存
■ 板贴64/128GB SSD、XMC/PCIE扩展
■ 6 x Intel 千兆网络、6 x SATA Gen3
■ 风冷/导冷型结构﹑无风扇设计
■ 宽温工作
|
CompactPCI接口 |
|
|
J1 |
64位PCI总线兼容32位 |
|
J2 |
64位PCI总线 |
|
J3 |
PS/2 + 6 x USB2.0 + Audio + 2 x SATA-III + 2 x 1G BaseT + 1 x VGA + 2 x UART |
|
J4 |
1 x PCIe X8 + 2 x COM + 2 x 1G BaseT |
|
J5 |
2 x DDI + 1 x PCIe X4 + 1 x USB3.0 + 1 x USB2.0 + 2 x SATA-III + GPIO |
|
系统平台 |
|
|
CPU |
板贴Intel i7-7820EQ、频率3.0～3.7GHz、TDP 45W、四核处理器 板贴Intel i7-6820EQ、频率2.8～3.5GHz、TDP 45W、四核处理器 板贴Intel i7-6820HQ、频率2.7～3.6GHz、TDP 45W、四核处理器 板贴Intel i7-6822EQ、频率2.0～2.8GHz、TDP 25W、四核处理器 板贴Intel i5-6440EQ、频率2.7～3.4GHz、TDP 45W、四核处理器 板贴Intel i5-6442EQ、频率1.9～2.7GHz、TDP 25W、四核处理器 板贴Intel G3900E、频率2.4GHz、TDP 35W、双核处理器 |
|
内存 |
标配16GB DDR4内存；最大板贴32GB；支持ECC |
|
芯片组 |
Intel CM236 |
|
BIOS |
AMI UEFI BIOS |
|
看门狗 |
软件设置0～255秒时间 ；产生复位信号 |
|
前置I/O |
|
|
USB |
3 x USB3.0 接口 |
|
串口 |
1 x RS232(RJ45接口） |
|
显示 |
1 x DP 接口 |
|
网络 |
2 x intel i211千兆网络 |
|
板载I/0 |
|
|
存储 |
1 x 2.5寸SATA-III 接口 1 x 可选板贴64/128GB SSD |
|
XMC |
1 x XMC扩展接口 |
|
后出线I/O |
|
|
GPIO |
8Bit GPIO |
|
PS/2 |
1 x 键盘鼠标接口 |
|
USB |
7 x USB2.0 1 x USB3.0 |
|
串口 |
2 x RS-232/422/485可选 2 x UART TTL |
|
存储 |
4 x SATA-III |
|
网络 |
4 x inteli350-AM4千兆网络 |
|
音频 |
麦克风/输入/输出 |
|
扩展总线 |
1 x PCIe X8 Gen3(可配置为2 x PCIe X4） 1 x PCIe X4可配置为4 x PCIE X1 |
|
显示 |
1 x VGA 2 x DVI/HDMI |
|
环境与机构 |
|
|
工作温度 |
-20～60℃ 可选-40～80℃ |
|
存储温度 |
-55～95℃ |
|
尺寸 |
CompactPCI 6U 4HP（160.00 x 233.35mm） |
|
操作系统 |
Windows 7/8.1/10 64bit；Linux；VxWorks |
