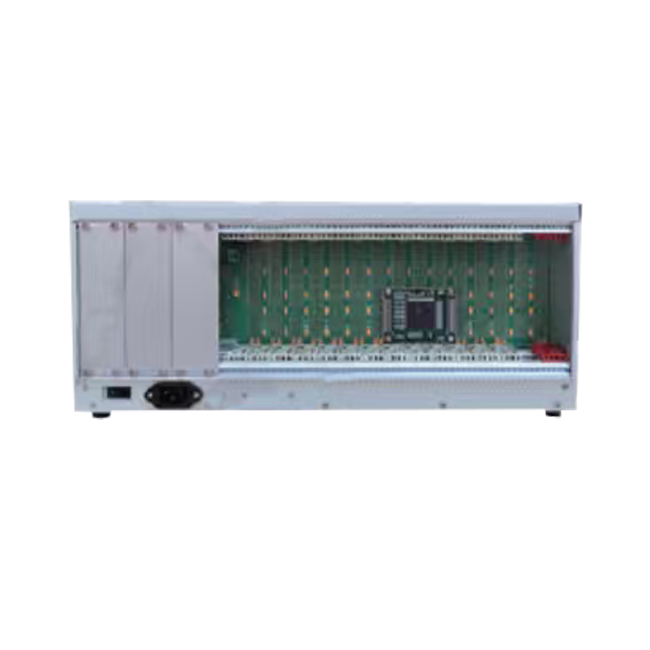

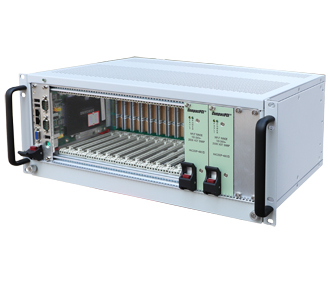

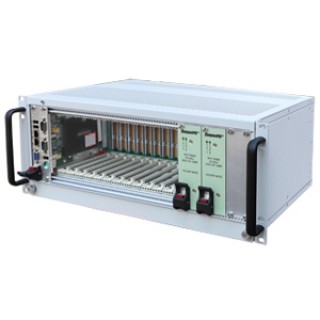

■ 3U CompactPCI插卡的4U高上架机箱
■ 3U 64bit/66MHz高速总线无源背板
■ 8槽，后I/O可选
■ 电源输入可选ATX和CPCI电源
■ 右侧大风流风扇模组
■ 可选前后倒置
■ 3U CompactPCI插卡的4U高上架机箱
■ 3U 64bit/66MHz高速总线无源背板
■ 8槽，后I/O可选
■ 电源输入可选ATX和CPCI电源
■ 右侧大风流风扇模组
■ 可选前后倒置
|
背板 |
3U；8/14/19槽，PCI BUS:32bit/33MHz（跳线选择） |
|
|
V（IO）：3.3V/5V可选（默认5V） |
||
|
结构 |
铝合金/钣金 |
4槽空间，支持RIO |
|
尺 寸 |
437 x 177 x 296 mm (W x H x D),不含耳朵/把手 |
|
|
电源 |
输 入 |
AC 90～264V、47～63Hz；可选直流输入 |
|
输 出 |
250W （1+1冗余）；（+3.3V, +5V , +12V , -12V） |
|
|
散热 |
5颗直流轴承风扇，风道由下向上，热插拔设计 |
|
|
环境 |
工作温度 |
0℃～50℃，-40℃～70℃可选） |
|
存储温度 |
-45℃～85℃ |
|
|
相对温度 |
20～90% @40℃，无凝露 |
|
|
规范 |
PICMG2.0 R3.0 CompactPCI 规范 |
|
|
PICMG2.1 R2.0 CompactPCI 热插拔规范 |
||
