VPX-8640高速存储板卡

产品规格书

1.产品概述

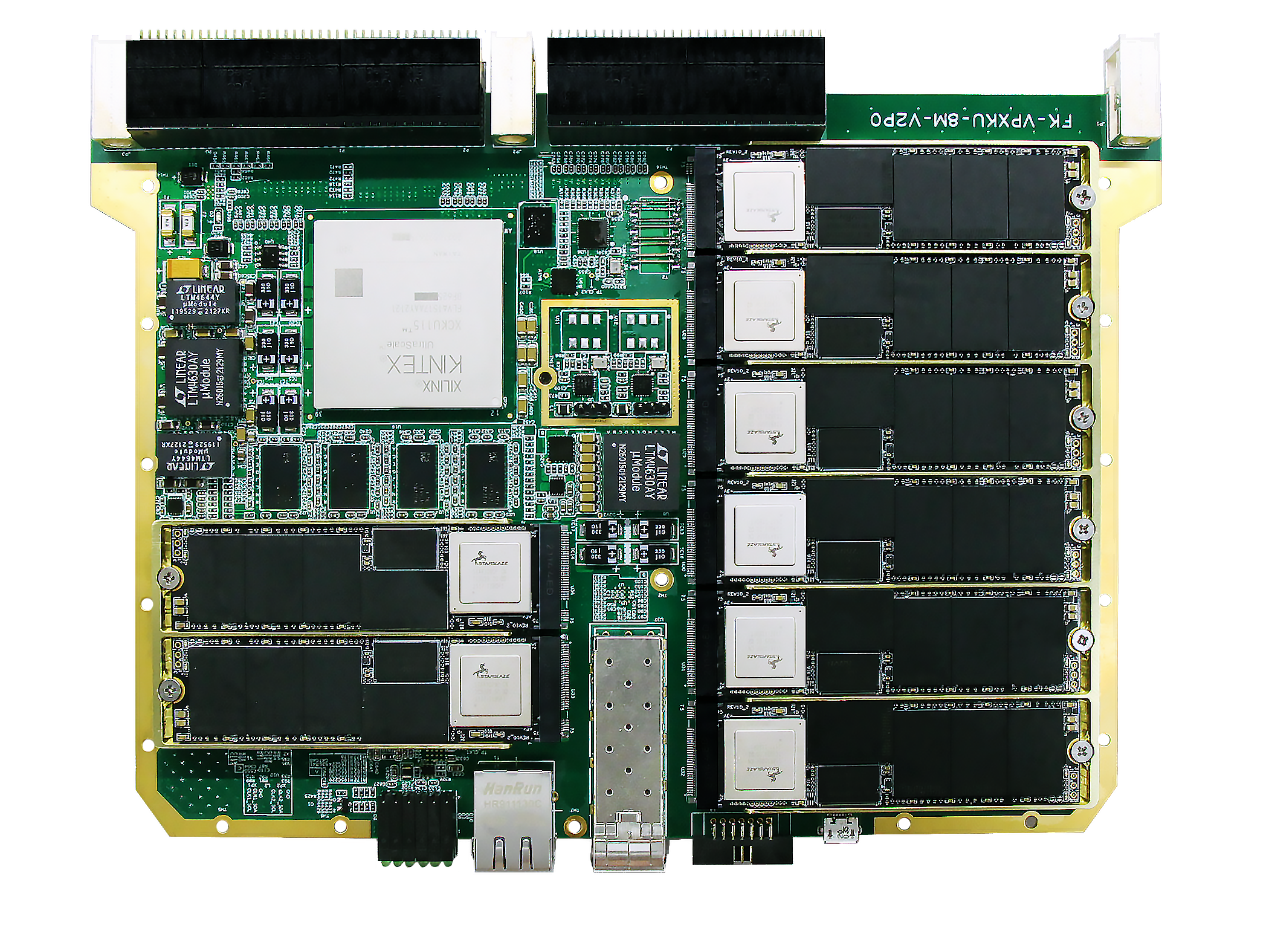

VPX-8640高速存储板卡是基于高性能FPGA与NVMe先进存储架构定制开发的一款高端数据采集存储板卡。该板卡为标准6U 5HP VPX架构产品，选取Xilinx公司的KU115高性能FPGA，对外提供多路的高速数据接口；内部采用先进的NVME存储架构，存储带宽不低于10GB/s，存储容量支持8TB/16TB/32TB/64TB配置，并且内部采用标准文件管理方式，可通过千兆/万兆网口提供FTP或网盘访问功能。

该模块具有带宽高、容量大、提供标准文件系统的特性，可广泛应用于雷达、电子对抗、情报收集等领域的数据采集记录存储及数据管理。

3.产品构架

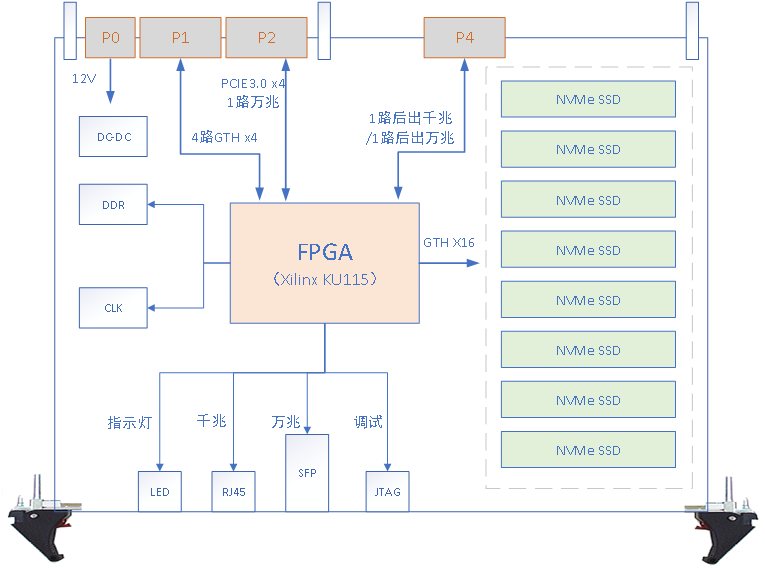

存储板卡主要包含Xilinx公司的KU115高性能FPGA、M.2 SSD、DDR等组成。其中主控FPGA器件完成存储控制、外部接口、系统管理、文件管理等操作。存储介质为8个M.2 SSD，构建板卡系统内的存储空间，存储容量可根据单块M.2 SSD的容量进行扩充。

文件管理方面，存储板卡通过FPGA实现了EXFAT文件管理方式，对外提供的标准FTP网络访问接口，用户可通过FTP对存储板卡内的数据进行便捷的访问及操作，支持记录的同时进行数据导出操作。

4.产品功能

5. 产品控制

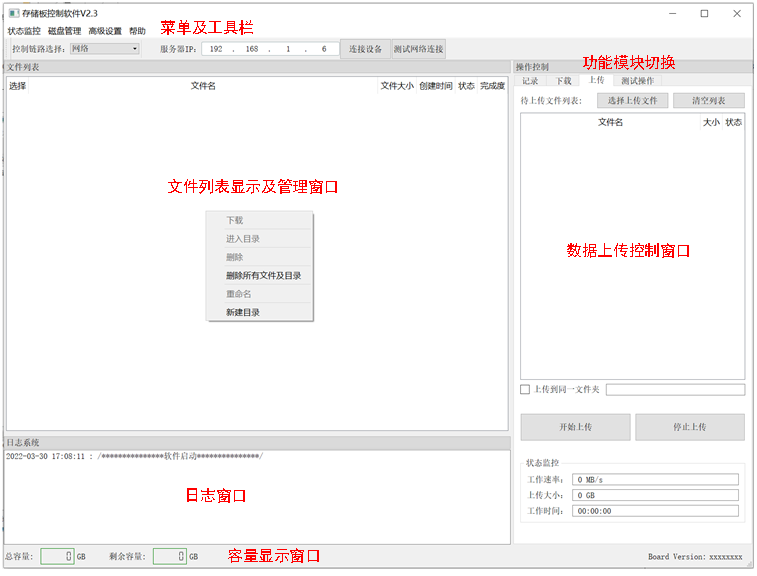

5.1 操控软件

产品控制可通过网络或PCIE接口，网络采用标准的FTP通信协议，PCIE采用提供的驱动文件。用户可通过控制协议将产品的控制使用融入到客户软件中，或使用厂家提供的控制软件完成控制。

5.2 资源管理器

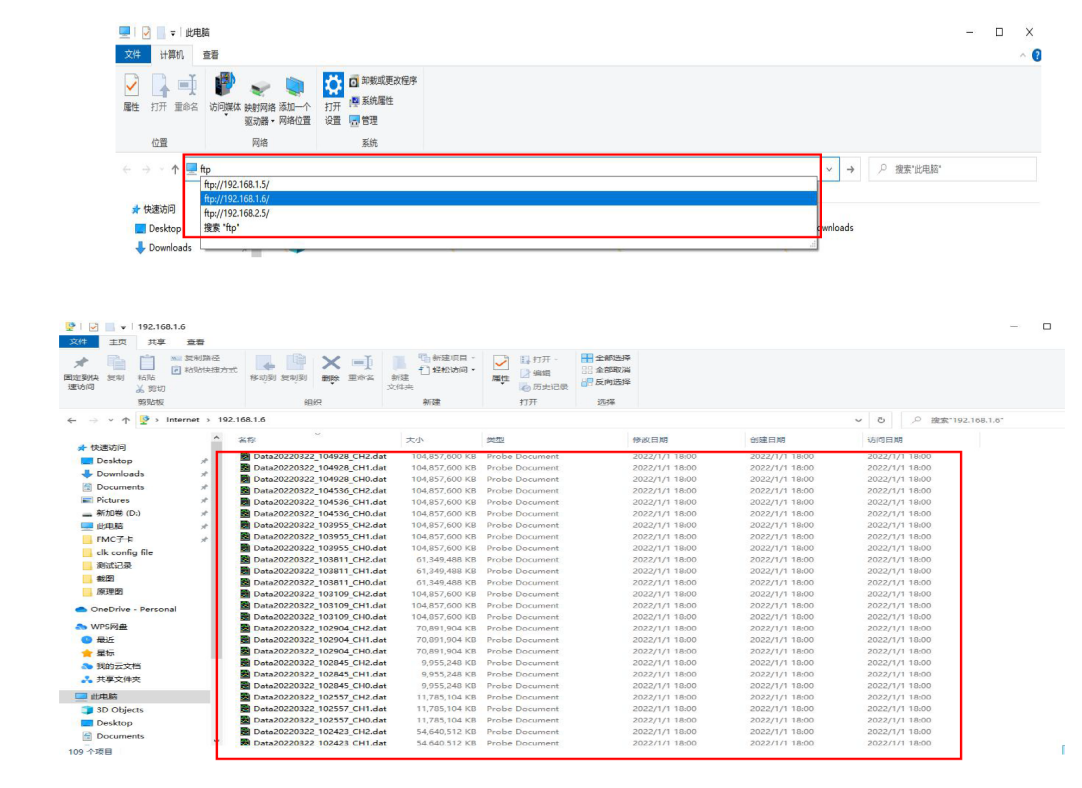

  存储板卡对外提供FTP Server功能，用户可直接在电脑的资源管理器中访问存储板卡内的数据文件，然后进一步进行数据的拷贝，删除，重命名，显示排序，查找文件等操作。

5.3 网络FTP映射

  通过FTP Server的服务，用户可在常用的席位计算机上，添加一个网络位置，当板卡启动后，用户可直接打开我的电脑进入网络位置，然后访问存储板卡内的数据文件。

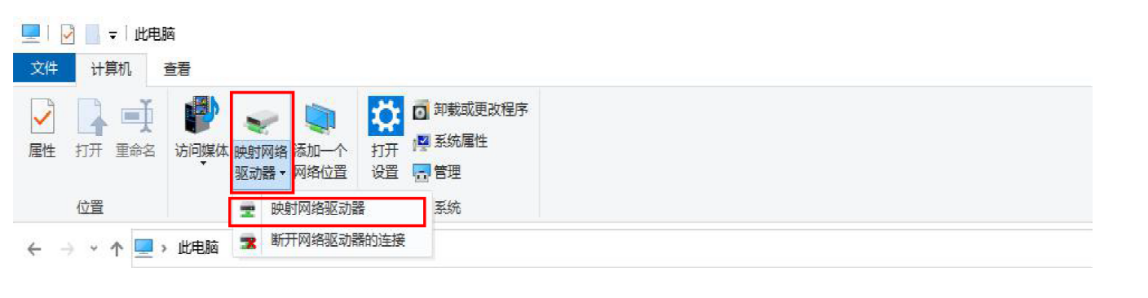

添加网络驱动器如下所示：

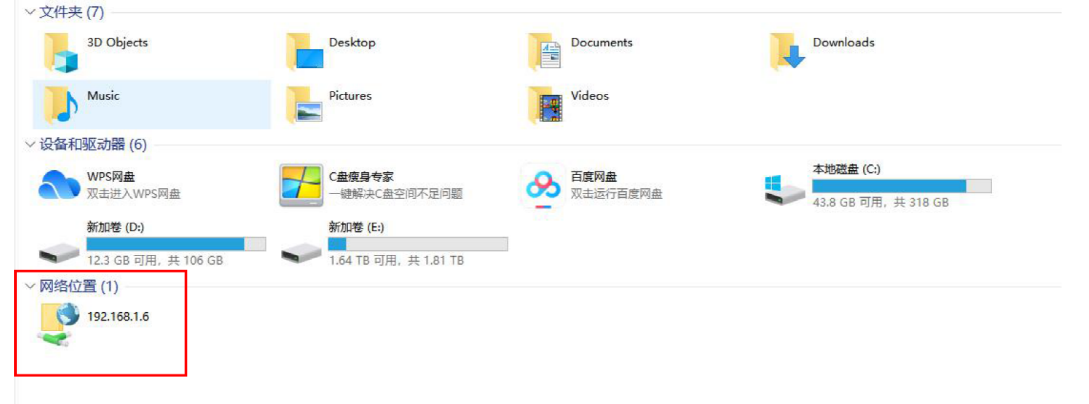

最终在我的电脑中显示如下：

5.4 第三方的FTP工具

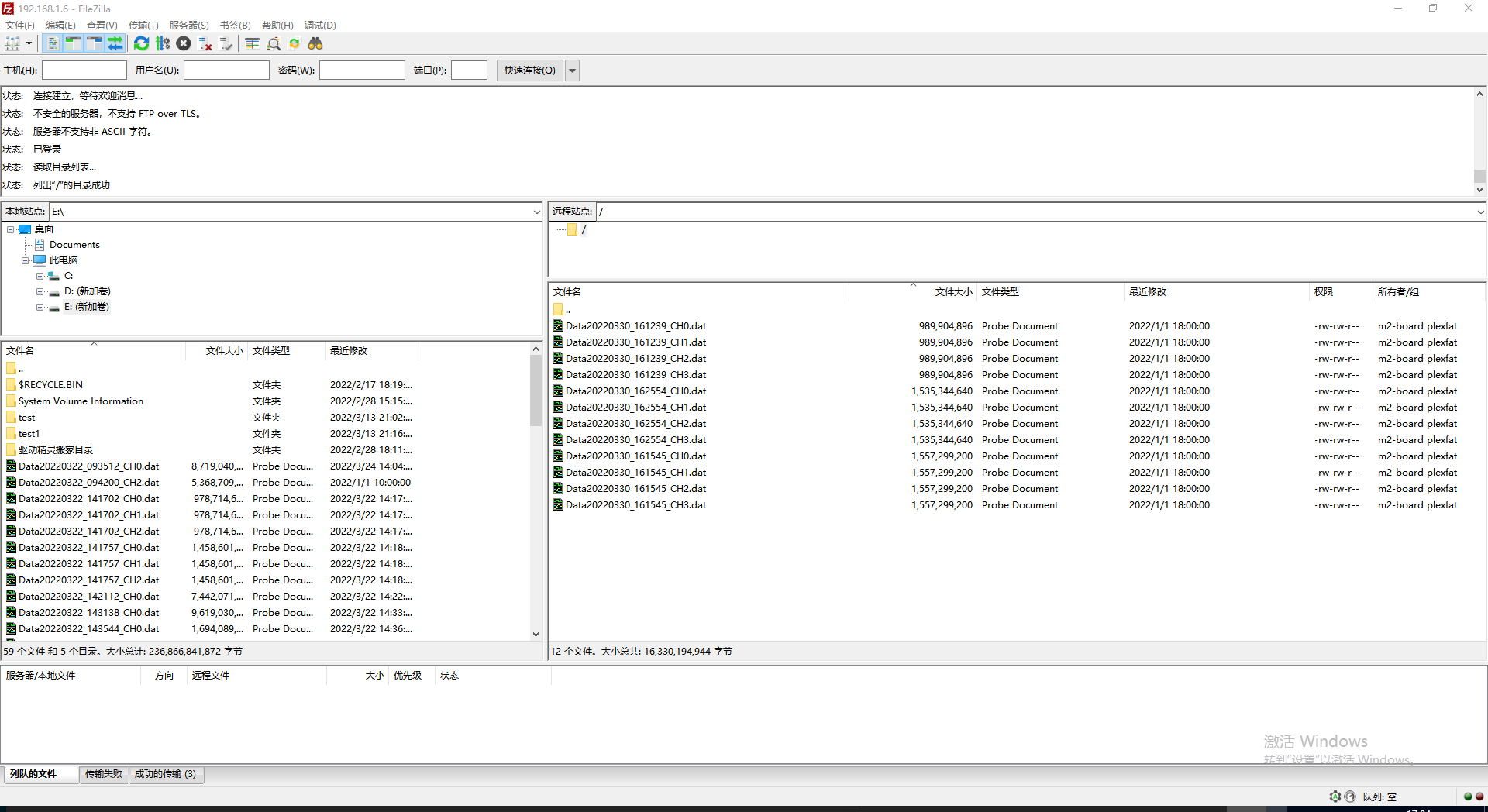

  可支持第三方的FTP工具（例如FileZilla Client），通过FTP工具连接到存储板卡上，获取到文件列表信息，可选择文件对文件进行数据的下载，文件的删除，重命名等需要的操作。
