VPX主控

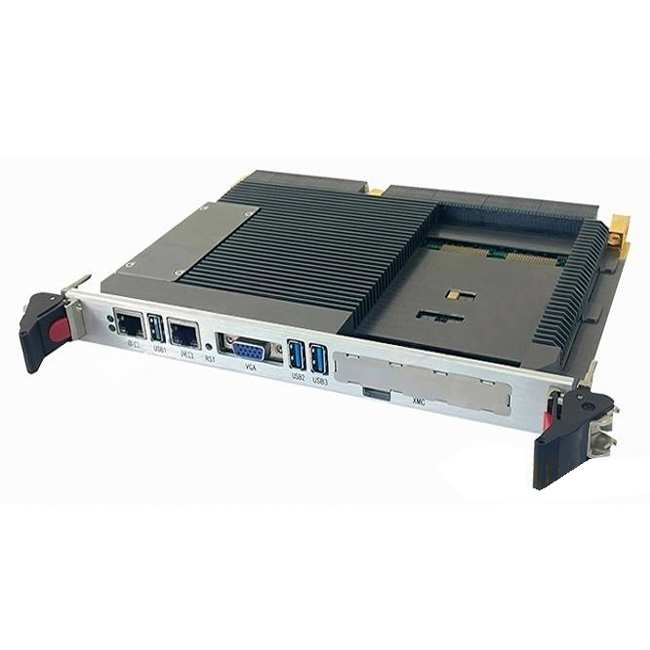

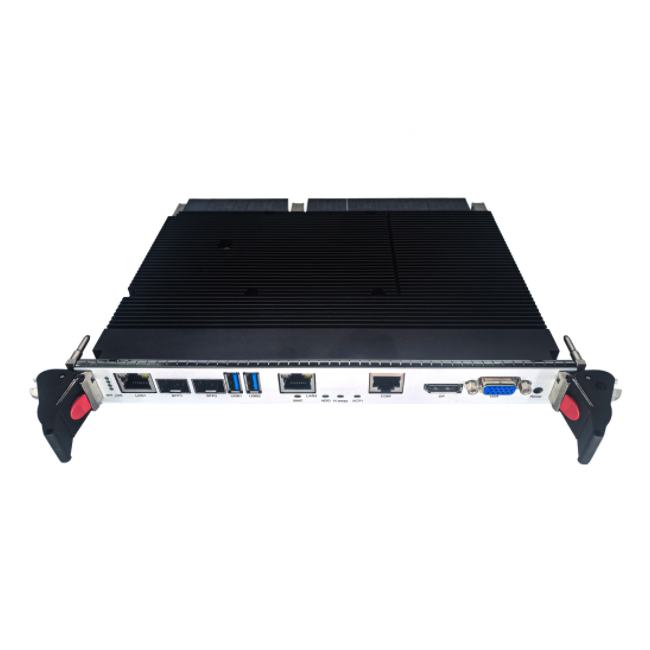

VPX-61100 英特尔VPX主控

VPX-61100 英特尔VPX主控

■ 板贴Intel®至强W/ 酷睿™第11代 i9/i7处理器
■ 板贴 32GB DDR4 ECC 内存
■ 支持XMC扩展﹑前置2 x 10G万兆光口
■ 板贴512GB PCIe X4 SSD、板载4个M.2硬盘接口支持Gen4

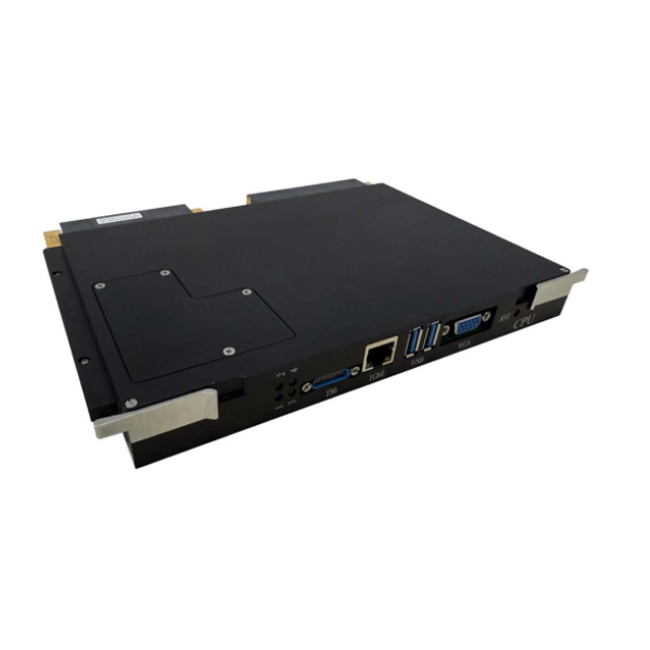

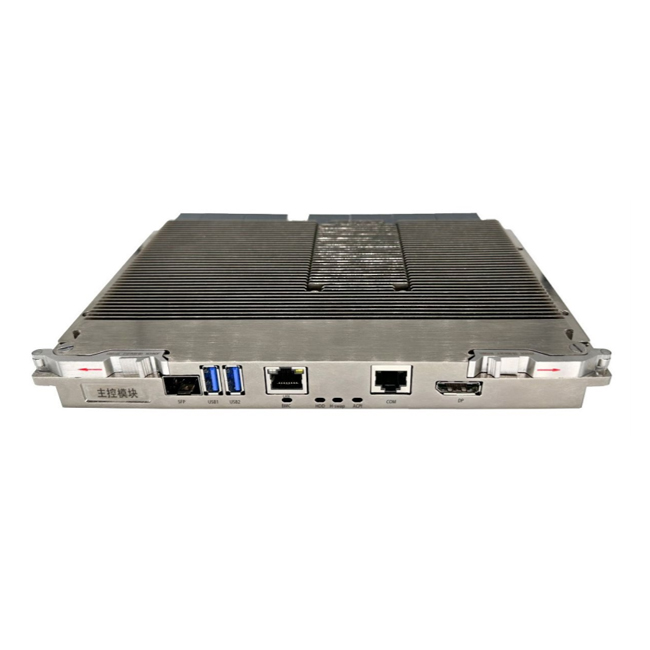

■ 可选风冷/导冷型结构﹑支持ATX软开关机模式
■ 国产化率高达双99％可选100％；支持ATX模
■ 可宽温工作-40～80℃ 存储温度-50～85℃
■ 支持Windows 10/11 64bit；Linux 操作系统

  • 产品介绍
  • 产品规格
  • 图片展示
  • 产品彩页
  • 在线留言

■ 板贴Intel®至强W/ 酷睿™第11代 i9/i7处理器

■ 板贴 32GB DDR4 ECC 内存

■ 支持XMC扩展﹑前置2 x 10G万兆光口

■ 板贴512GB PCIe X4 SSD、板载4个M.2硬盘接口支持Gen4

■ 可选风冷/导冷型结构﹑支持ATX软开关机模式

■ 国产化率高达双99％可选100％；支持ATX模

■ 可宽温工作-40～80℃ 存储温度-50～85℃

■ 支持Windows 10/11 64bit；Linux 操作系统

VPX接口

P0 电源12V/3.3V_AUX，IPMB；可选单12V供电 支持AT/ATX模式

P1 2 x PCIe X8 Gen3可配置为1 x PCIe X16或4 x PCIe X4，1 x EDP

P2：2 x PCIe X8 Gen3可配置为1 x PCIe X16或4 x PCIe X4
P3：1 x PCIe X8 Gen3可配置为2 x PCIe X4，4 x GPIO，4 x FAN
P4：2 x 10/100/1000 Base-T + 2 x 10/100/1000 Base-Bx，8D + 12D XMC IO
P5：2 x USB3.2,2 x USB2.0,3 x SATA-III,2 x COM (RS-232/422/485可选）
1 x VGA与前面板切换，2 x DVI/HDMI
P6：2 x 10/100/1000Base-T(Option With vPX P4 Base-Bx) ,5 x USB2.0,
1 x PS/2,1 x SATA-III,4 x GPIO,2 x COM(RS232/422/485)，1 x Audio

系统平台

CPU
板贴Intel®Core™ i9-11980HK、频率3.3～5.0GHz TDP 65W、八核处理器
板贴Intel®Core™ i9-11950H、频率2.6～5.0GHz、TDP 45W、八核处理器
板贴Intel®Core™ i9-11900H、频率2.5～4.9GHz、TDP 45W、八核处理器
板贴Intel®Core™ i7-11850HE、频率2.6～4.7GHz、TDP 45W、八核处理器
板贴Intel®Core™ i7-11800H、频率2.3～4.6GHz、TDP 45W、八核处理器
板贴Intel®Core™ i7-11600H、频率2.9～4.6GHz、TDP 45W、六核处理器
内存：标配32GB DDR4内存；支持ECC
芯片组：Intel® WM580
存储：1 x M.2 PCIe X4 Gen4接口
      3 x M.2 PCIe X4 Gen3接口
      1 x 可选板贴512GB PCIe X4 SSD芯片
      4 x SATA3.0 6.0Gb/s HDD或SSD
显示：1 x VGA 接口+ 1 x DP接口 共享内存32G
XMC ：1 x XMC接口

前置I/O

USB口：2 x USB3.2 接口
串口：1 x RS232/422/485(RJ45接口）
显示：1 x VGA 接口+ 1 x DP接口
网络：2 x Intel®i210AT千兆网络控制器
网口：2 x 10G SFP+ 万兆光口

后出线I/O

GPIO/FAN：8 x GPIO、4 x FAN调速风扇
PS/2 ：1 x 键盘鼠标
USB口：USB 5 x USB2.0 +2 x USB3.2
串口：4 x RS-232/422/485可选
存储：4 x SATA 3.0
网络：4 x Intel®10/100/1000M自适应Base-T千兆网络
音频：麦克风/输入/输出
扩展总线
P1：1 x PCIe X16 Gen3 8GT/s可配置为2 x PCIe X8或4 x PCIe X4
P2：1 x PCIe X16 Gen3 8GT/s可配置为2 x PCIe X8或4 x PCIe X4
P3：1 x PCIe X8 Gen3 8GT/s可配置为2 x PCIe X4

环境参数

工作温度 -20～60℃ 可选-40～85℃
存储温度 -55～95℃

尺寸

VPX 6U 4/5HP（160.00 x 233.35 mm）

操作系统

Windows 10/11 64bit；Linux等操作系统
