机柜是测试设备，功能强大，速度快
主流配置，运算速度快，集成射频功能
内部配置变换丰富，适应多场景测试

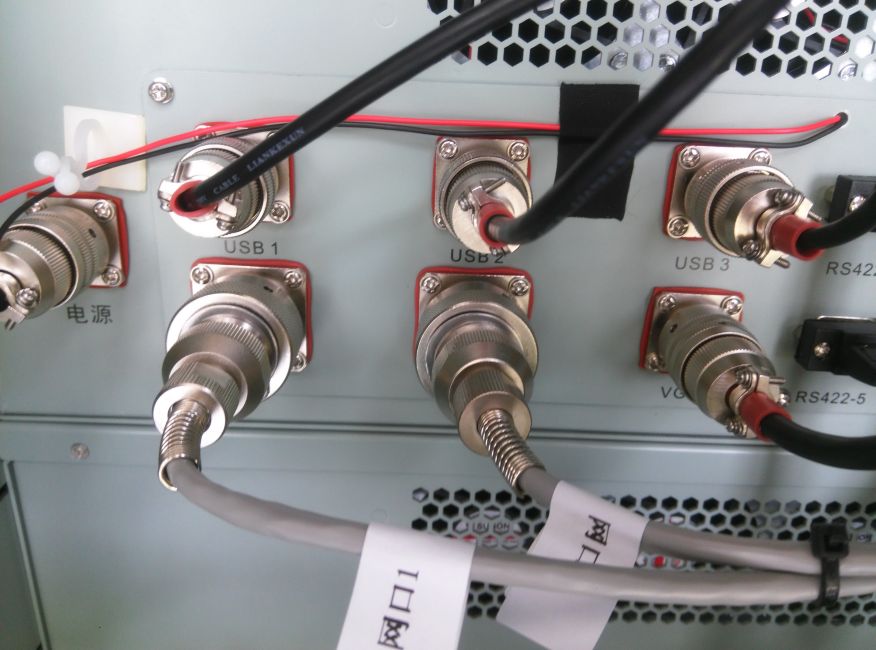

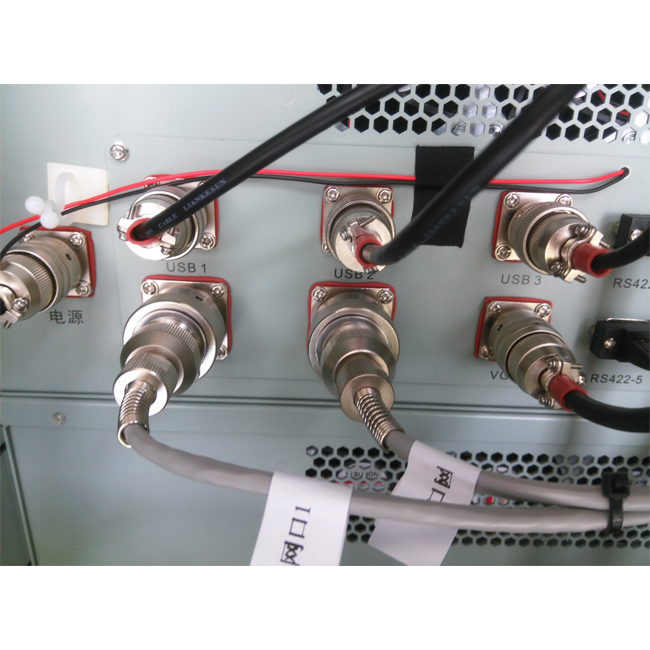

接口均为航插，可靠性强

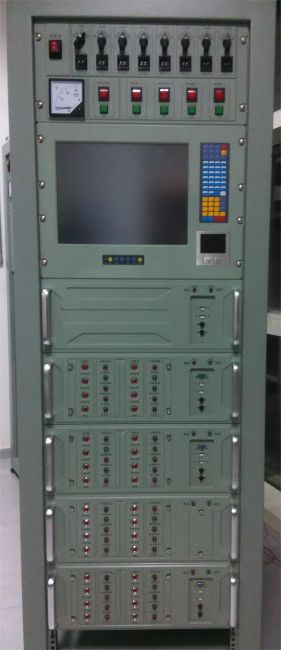

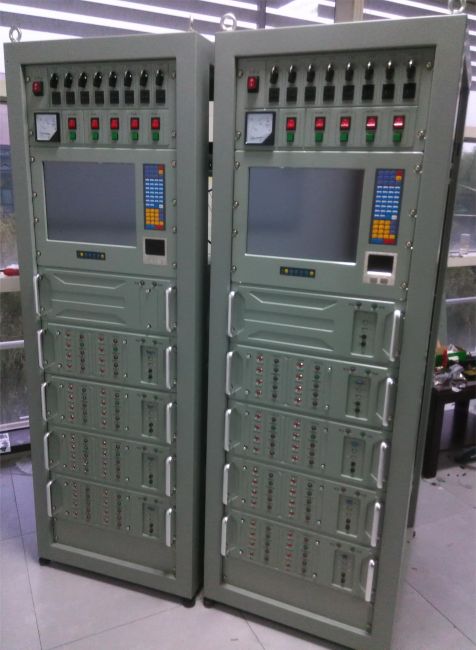

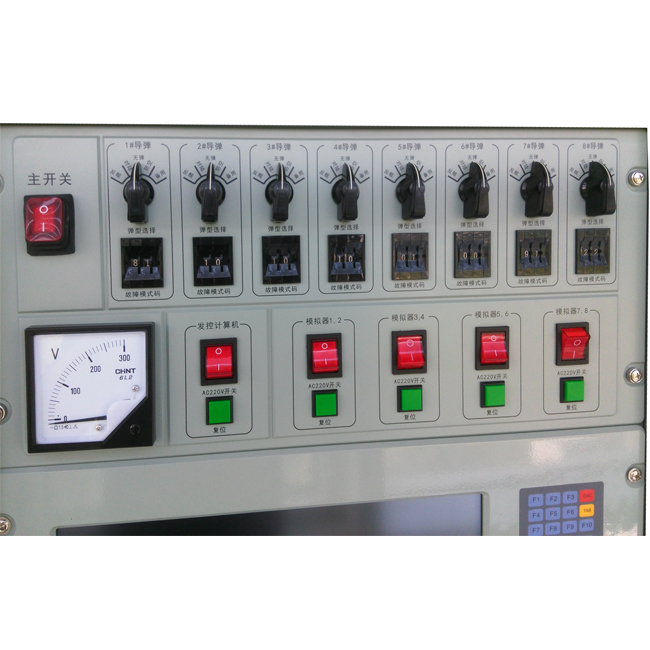

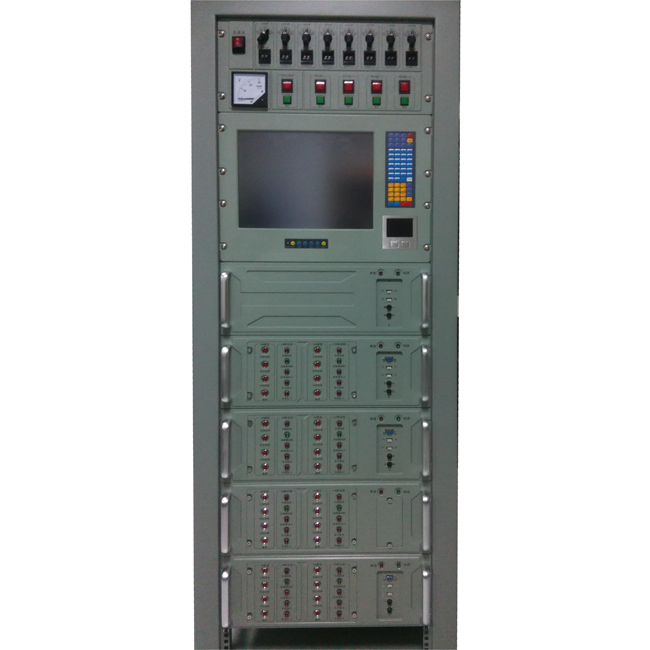

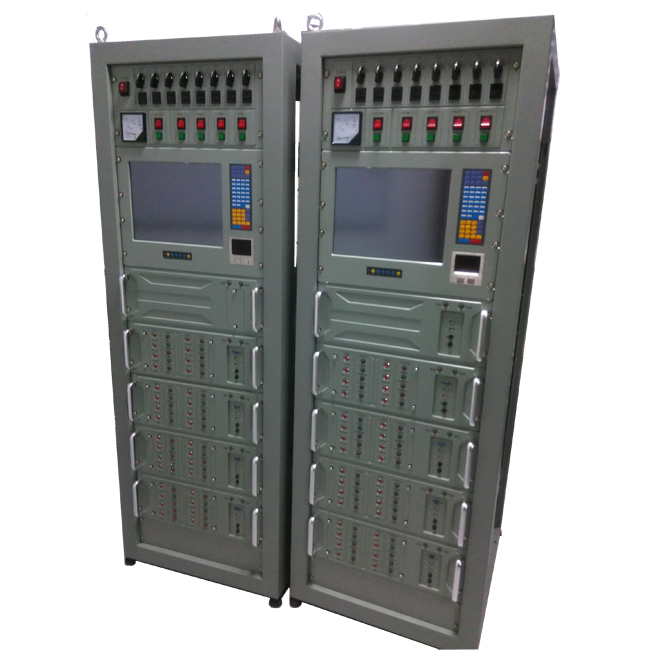

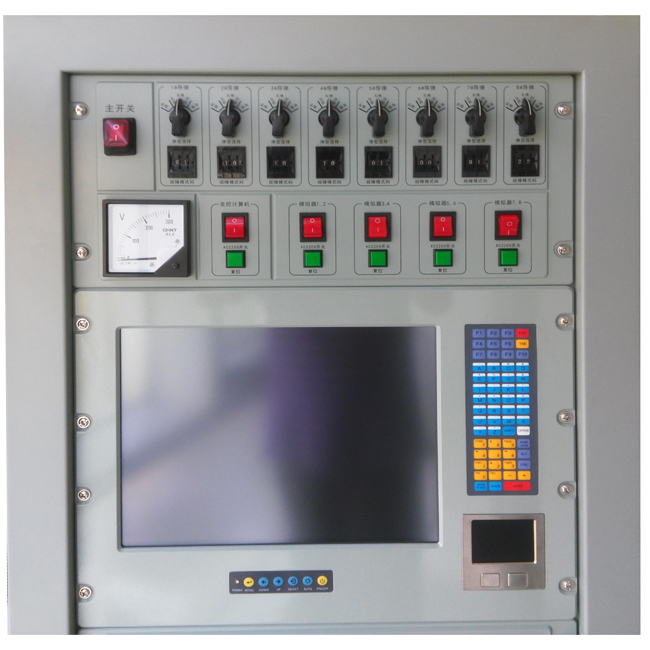

某型任务计算机测试系统用于对任务计算机机柜的功能及主要性能指标进行测试，并能对柜内的组合单独 进行测试。可以实现对计算机机柜的串口通信、网口通信的速率和可靠度指标测试，并可以实现对控制状态 组合、交换集线器组合、主机组合、授时定位组合等组合级产品进行功能测试。测试系统工作电压为交流AC 220V, 对外提供DC 48V和 DC 24V 供电。测试系统具有对计算机机柜进行状态控制、状态和温度显示的 功能，主要包括：监测组合内部的温度，并以数字方式显示；监测机柜和组合内部的风机状态，并用指示灯 显示正常或故障；具备遥控和本地加电功能、人机界面(KVM) 切换功能、计算机复位功能等多种组合功能。
|
名称 |
参数 |
数量 |
|
机柜 |
32U |
1 |
|
KVM一体机 |
|
1 |
|
硅胶键盘 |
硅胶键盘 |
l |
|
触摸鼠标 |
触摸鼠标 |
1 |
|
15.1"显示器 |
分辨率1024x768,亮度：400cd/m² |
1 |
|
测试主机 |
|
l |
|
CPCI主机板 |
表贴IntelCore TM 17-3555LE处理器；芯片组：IntelH110;主频：2.5GHz; 内存：8G;显卡；集成显卡 |
1 |
|
电源 |
额定功率：300W;输入电压范围；AC 176V～AC 264V 47-63Hz;输出电 压：+5V-----25A;+3.3V---25A:+12V----7A;-12V-----1A |
1 |
|
1M1553B接口板 |
每通道1个BC(总线控制器)、31个RT(远程终端)、1个BM(总线监视器); 单功能板卡：BC、RT、BM只能一个有效；双冗余总线 |
4 |
|
离散量接口板 |
通道数：96;逻辑门限：高电平+3.3V~+60V,低电平+1V~-60V;最大输 入电平范围：±60V;隔离电压VIO:3000V;输入阻抗：6K;工作模式：电 源/断，地/断，电源/地三种检测方式 |
1 |
|
离散量接口板 |
通道数：96;开关闭合时间：2mS(MAX); 开关释放时间：1mS(MAX);额定切换能力：100mA@60VDC;最大负载 电压：±60VDC;工作模式：电源/断，地/断 |
3 |
|
AD模拟量输入板 |
通道数：64路单端/32路差分/混合(单端和差分可混用);分辨率： 16bit;采样速率：250KSps(Max);最大安全输入电压：±36V |
1 |
|
DA模拟量输出卡 |
通道数量：16通道；分辨率：16bit;输出模式：输出范围可配置为0~10V、 ±10V、0~20mA、4~24mA;转换时间：小于1ms |
l |
