便携式测试设备

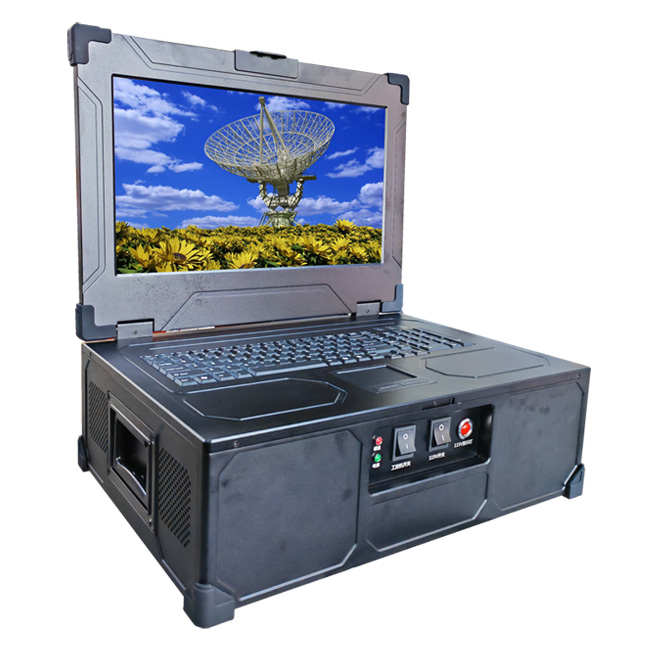

APC-5600数据链测试仪

APC-5600数据链测试仪

便携式派力肯安全箱，坚固耐用
主流配置，运算速度快，集成射频功能
内部配置变换丰富，适应多场景测试

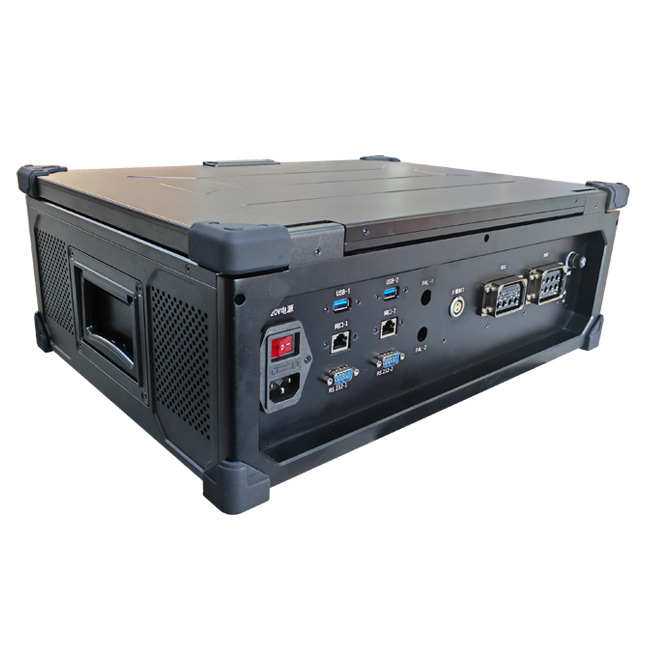

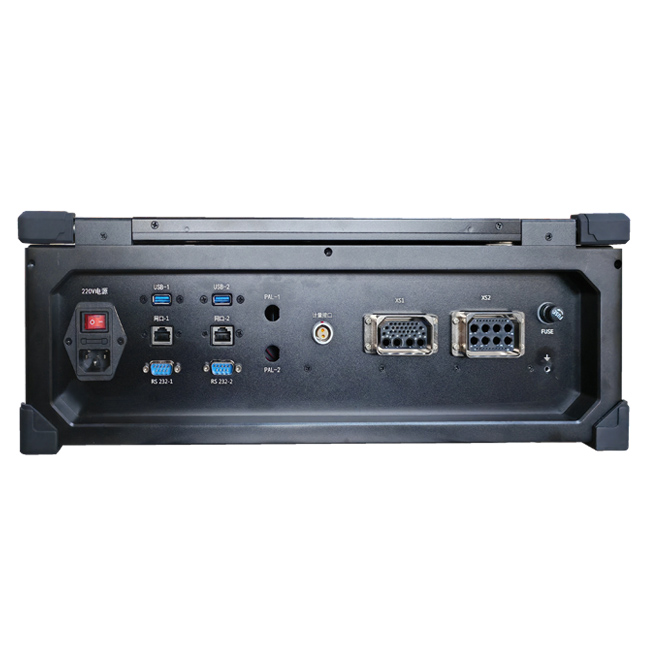

接口均为航插，可靠性强

  • 产品介绍
  • 产品规格
  • 图片展示
  • 在线留言

n 便携式派力肯安全箱，坚固耐用

n 主流配置，运算速度快，集成射频功能

n 内部配置变换丰富，适应多场景测试

n 接口均为航插，可靠性强

系统标准

PICMG 1.3

箱体结构

箱体结构：双层铝镁合金板，表面阳极氧化处理
安装方式：便携式
电源：交流 220V 400W
颜色：工业黑
总体尺寸：300 x 176 x 315mm(宽x高x深)
重量：8.5kg

系统参数

处理器：Intel® i7 6700 3.4GHz 最大睿频4.0GHz 8M 4核8线程
芯片组：Intel® Q170
内存： 16G DDR4 ECC 2400MHz
硬盘：256G QLC SSD + 2T 机械盘

网口：4x10~1000M RJ45端口 Intel®i350 以太网芯片
USB：2xUSB2.0 + 4xUSB3.0
显示口：1xVGA+1xDP
串口：1 x RS-232/422/485 + 2 x RS-232
PS/2：键盘和鼠标

测控参数

直流稳压电源：

AC 220V输入，输出24V电压，对外部输出电流不小于5A，在面板上放置总开关控制通/断，并实时采集显示 24V 电压、电流。
CAN卡：PC接口符合USB2.0全速协议规范，在USB2.0接口适用;集成1-2路CAN-bus接口，支持CAN2.0A、CAN2.0B协议，符合ISO/DIS11898规范;CAN-bus通讯波特率在5Kbps~1Mbps 之间任意可编程;可以使用 USB 总线电源供电，四通道同时使 用时需外接电源(DC+9V~+36V，300mA);CAN-bus 接口采用电气隔离，隔离模块绝缘电压:DC3500V。
角度传感器：

单轴360°2XCAN open。
模拟信号源：
PWM 信号:固定输出1KHz，高电平大于4.5V，低电平小于0.6V(占空比50%，输出阻抗不大于1KQ，可按TTL电平处理，高电平典型值5V);模拟电压输出:固定输出1.8V，纹波小于20mv峰峰值(LDO)。

液晶显示屏

显示屏类型：15.6" TFT LCD
最大分辨率：1920x1080 16:9 可选4K 3840×2160
背光：LED
背光MTBF：50,000小时
亮 度：300cd/m²
像素间距：0.297 x 0.297
最大视角：(H)160/(V)135

环境参数

工作温度：0～60℃  -20～65℃  可选
存储温度：-40～85℃
相对温度：10~95%@40ºC（无凝结）
振动（工作）：1.5G，50~500Hz，随机振动
冲击：15G 11ms

操作系统

Windows 7 64bit 或 linux
Red Hat Enterprise Linux
