VPX定制产品

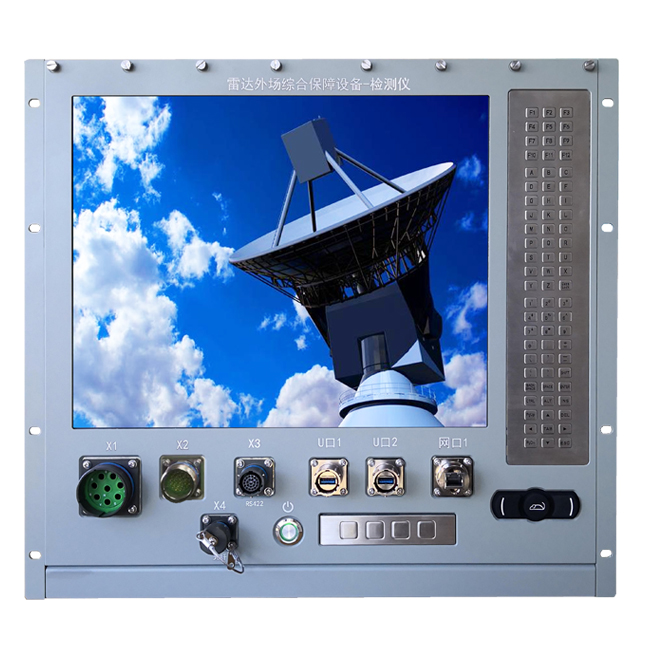

VPX-9008加固工作站

VPX-9008加固工作站

█ VPX上架式加固工作站，上19"机柜与客户产品组成系统
█ VPX加固机采用第六代四核Intel Core i7处理器，符合OpenVPX标准（MOD6-PAY-4F1Q2U2T） ，
█ 支持4路X4 PCIe或2路X8 PCIe等配置，以及千兆以太网、 SATAIII、USB、串口、 VGA、 DP、 HD Audio和LVDS等众多外围接口。
█ 提供6个VPX槽位，支持PCIe和以太网通讯
█ 液晶屏采用17.1 LCD 分辨率 1280x1024 不锈钢面板键盘，操作方便

  • 产品介绍
  • 产品规格
  • 图片展示
  • 产品彩页
  • 在线留言

■VPX上架式加固工作站，上19"机柜与客户产品组成系统

■VPX加固机采用第六代四核Intel Core i7处理器，符合OpenVPX标准（MOD6-PAY-4F1Q2U2T） ，

■支持4路X4 PCIe或2路X8 PCIe等配置，以及千兆以太网、 SATAIII、 USB、串口、 VGA、 DP、 HD Audio和LVDS等众多外围接口。

■提供6个VPX槽位，支持PCIe和以太网通讯

■液晶屏采用17.1 LCD 分辨率 1280x1024 不锈钢面板键盘，操作方便

系统标准

符合Open VPX标准

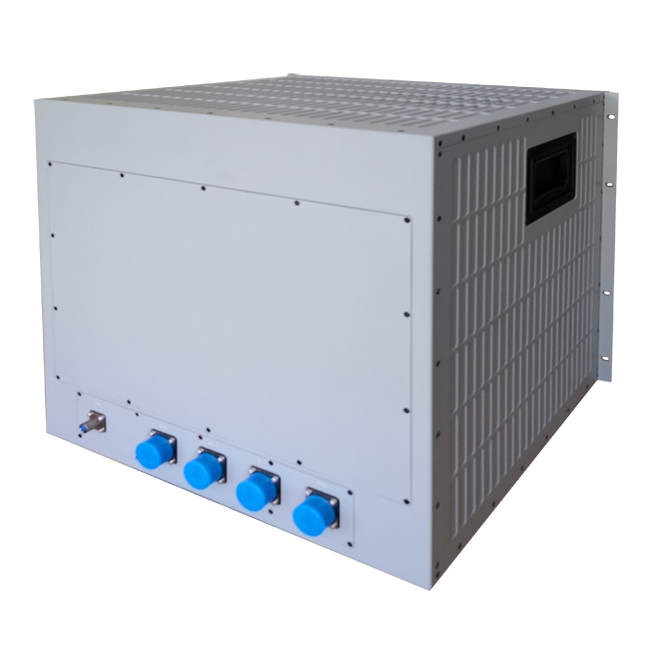

箱体结构

箱体结构：镀锌加固机笼+高强度钢板壳体
抗震：插针式结构+助拔器锁扣
电源：VPX电源
颜色：工业灰
总体尺寸：10U 19＂可上架
重量：30KG

系统参数

处理器：Intel® Core™ i7-6820EQ 主频：2.8G 4核心可睿频达3.5GHz
TDP 45W 4核8线程 8MBcache  结点温度 105°C

芯片组：Intel®100 Series PCH-H

 内存：32G DDR4

硬盘：512G + 512G MSATA(主板) +512G + 512GMASTA(后出) 创建Raid 0

网口：3个10~1000M RJ45端口 Intel® I211AT和82580(前面板引出)

后出线：2个10~1000M

备注：前面板出1个网口，机箱后面出4个网口
USB：2个USB2.0+2个 USB3.0端口
显示接口：1个 DP
VGA：1个
串口：1个UART(RS232/RS422/RS485)可配
键盘：不锈钢按键
鼠标：防水硅胶指摇鼠标

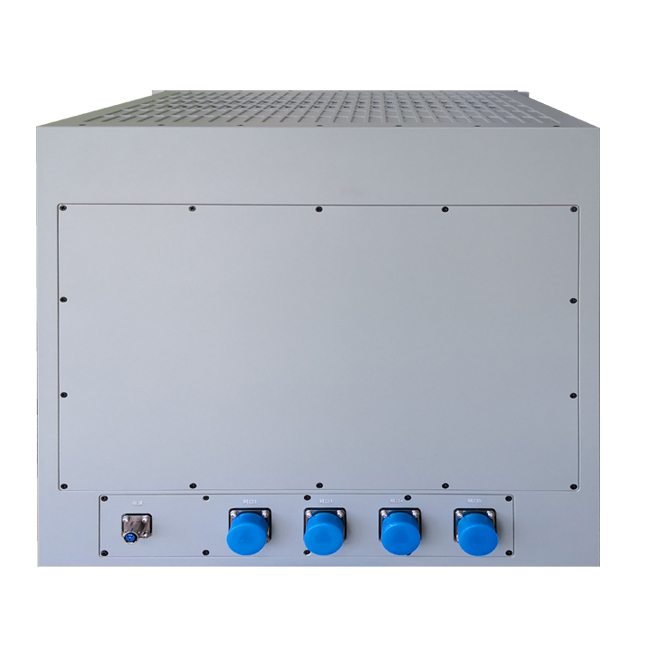

VPX 后出线

P1 2x PCIex8 或 4x PCIex4
P2 2x PCIex8 或 4x PCIex4
P3 2xUART(RS232/RS422/RS485)
P4 2x 10/100/1000BT (alternative of SerDes) from 82580EB
P5 2x USB3.0;2x USB 2.0;
P6 2x SATA 3.0

显示

显示屏类型：17" TFT LCD
最大分辨率：1280x1024 4:3
最大色彩：16M
反应时间：10ms
背光：LED
背光MTBF：50,000小时
亮 度：400cd/m²
对比度：400：1
像素间距：0.297 x 0.297
最大视角：(H)160/(V)135

触摸屏

5线电阻触摸屏
支持USB通讯

环境适应性

湿 热 符合GJB150A-2009中相关要求
振 动 符合GJB150A-2009中相关要求
冲 击 符合GJB150A-2009中相关要求
盐 雾 符合GJB150A-2009中相关要求（可选）
霉 菌 符合GJB150A-2009中相关要求（可选）

电磁兼容

符合GJB151B-2013中相关要求（可选）

操作系统

Linux; Windows7
