产品描述：
- 五键定位， 有盲插和防错插功能
- 三头螺纹快速连接， 并带有防松脱结构
- 连接器采用不锈钢316L材质、接触件密度高、抗电磁屏蔽功能
- 具有防水、防尘、耐腐蚀等特点
- 主要用于:海洋舰船设备通信、机载设备、酸碱、盐酸、潮湿等恶劣环境、军用通信及 室外恶劣环境通讯.

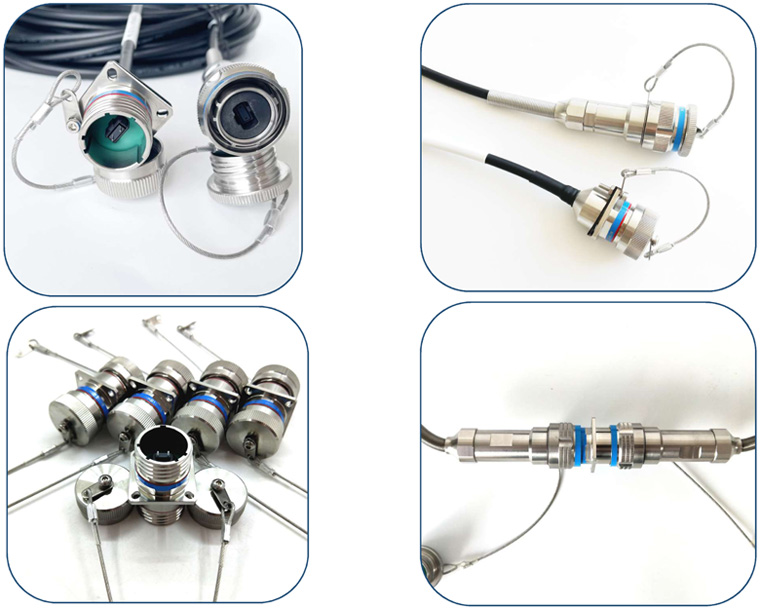

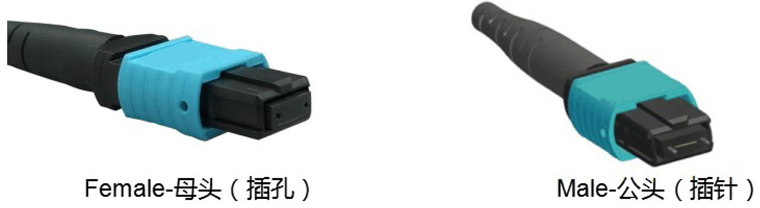

产品图片：
连接器参数：
|
插损 |
多模≤0.6dB 单模≤1.0dB |
|
机械寿命 |
500次 |
|
工作温度 |
-40℃~85℃ |
|
抗拉力 |
≧720N（5.0mm以上多芯主缆） |
|
振动 |
10Hz～2000Hz， 功率谱密度：0.06g²/Hz |
|
冲击 |
490m/s² , 持续时间11ms |

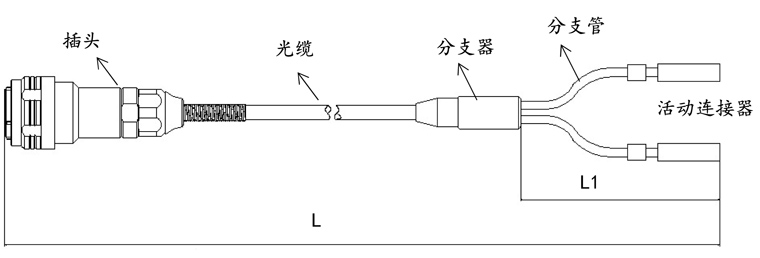

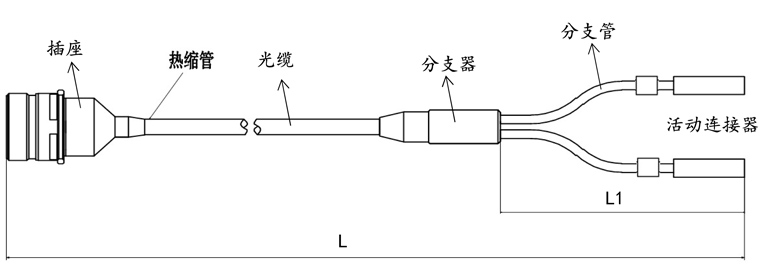

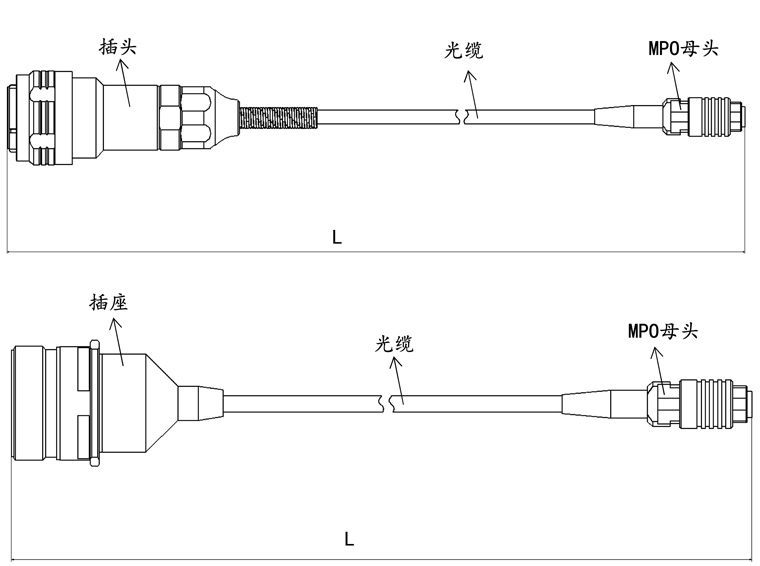

连接方案图：

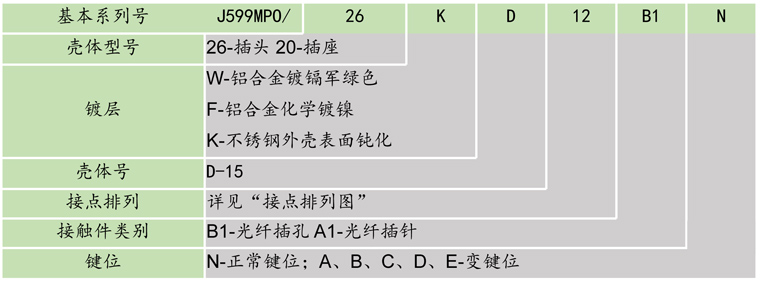

订货代码：

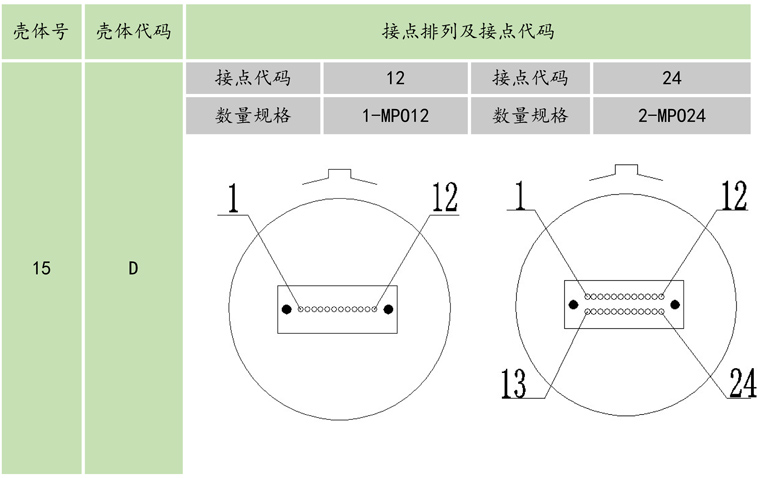

接点排列图：

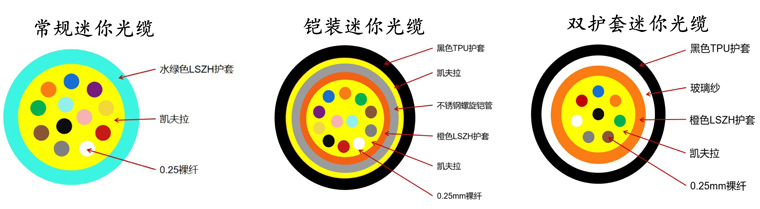

推荐光缆选型表：
|
光缆形式 |
外径（ mm） |
芯数 |
抗拉强度 |
抗压强度 |
光缆传输模式 |
|
常规迷你光缆 |
3.0 |
12 |
长期400N 短期800N |
长期700N/10cm 短期1500N/10cm |
S-单模 OM1-多模62.5/125 OM2-多模50/125 OM3/OM4-多模高 速 |
|
3.0 |
24 |
长期400N 短期800N |
长期700N/10cm 短期1500N/10cm |
||
|
铠装迷你光缆 |
6.0 |
12 |
长期500N 短期800N |
长期2000N/10cm 短期3000N/10cm |
|
|
7.0 |
24 |
长期500N 短期800N |
长期2000N/10cm 短期3000N/10cm |
||
|
双护套迷你光缆 |
6.0 |
12 |
长期400N 短期800N |
长期700N/10cm 短期1500N/10cm |
|
|
7.0 |
24 |
长期400N 短期800N |
长期700N/10cm 短期1500N/10cm |
||
|
*实际芯数以及光缆外径、拉力皆可根据客户需求定制 |
|||||
光缆选型示例：
（1）3.0mm 12芯多模OM3常规迷你光缆
（2）3.0mm 24芯多模OM3常规迷你光缆
（3）6.0mm 12芯单模铠装迷你光缆
（4） 7.0mm 24芯单模双护套迷你光缆
插头、插座尺寸：

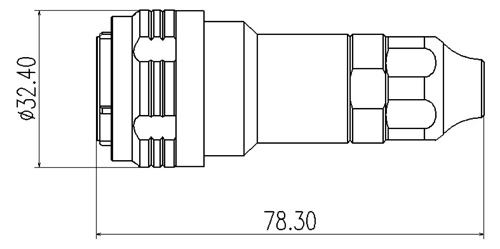

插头外形尺寸图

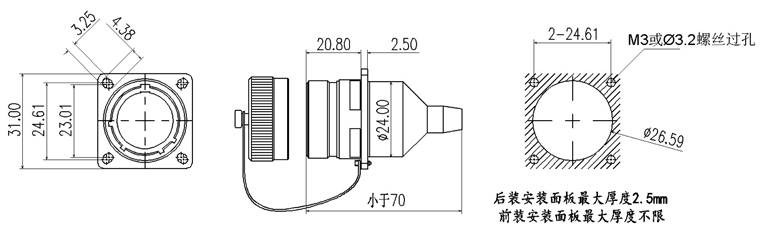

方盘插座外形尺寸图

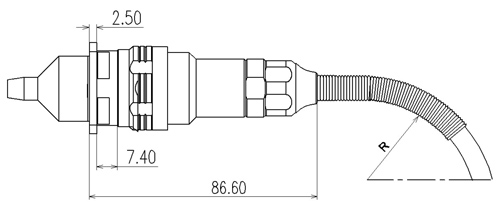

插头插座插合尺寸图
注：插头尾部弯曲半径R=20D(D为适配光缆的直径）

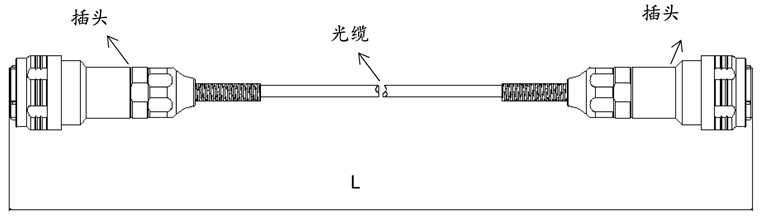

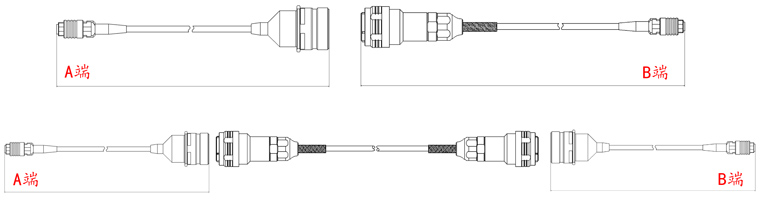

连接示意图：

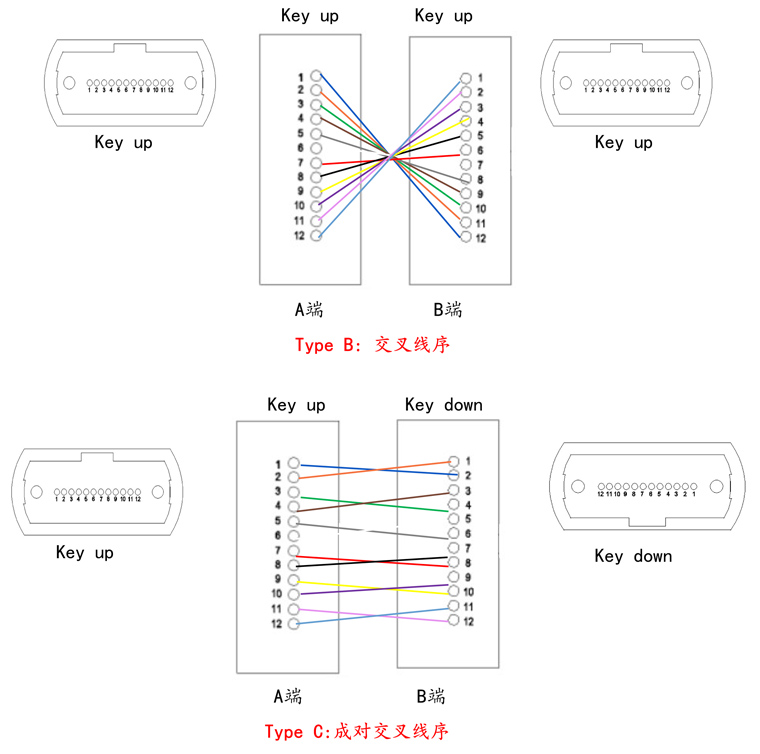

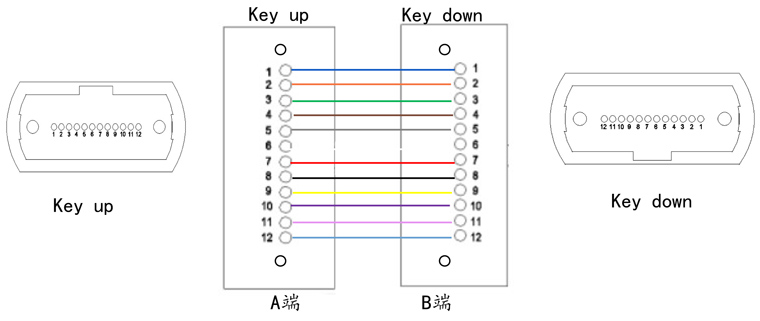

对应的三种线序关系：
Type A:一对一线序
