VPX定制产品

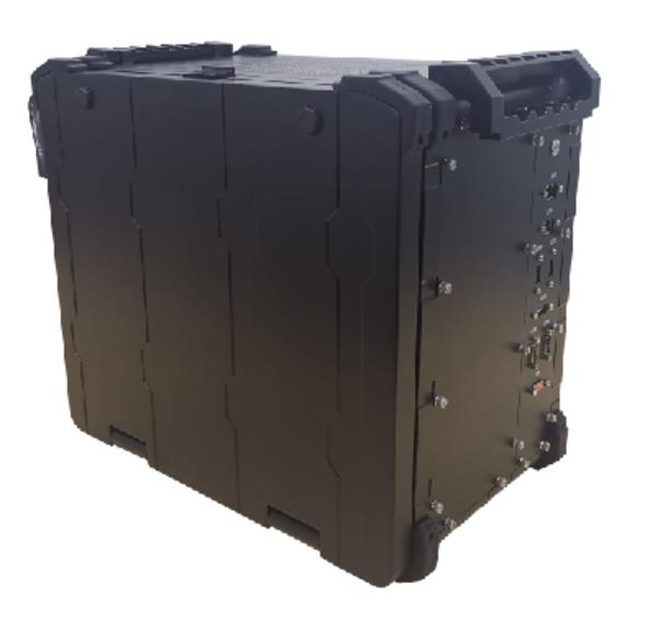

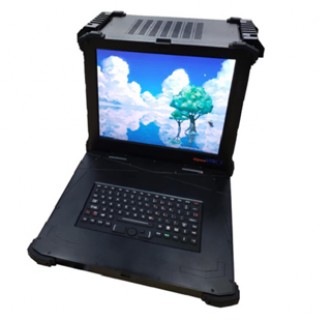

VPX-6017 6槽VPX便携机

VPX-6017 6槽VPX便携机

VPX-6017 VPX便携机采用第六代四核Intel Core i7处理器，符合OpenVPX标准（MOD6-PAY-4F1Q2U2T） ，支持4路X4 PCIe或2路X8 PCIe等配置，以及千兆以太网、 SATAIII、 USB、串口、 VGA、 Displayport、 HD Audio和LVDS等众多外围接口。
提供6个VPX槽位，支持PCIe和以太网通讯

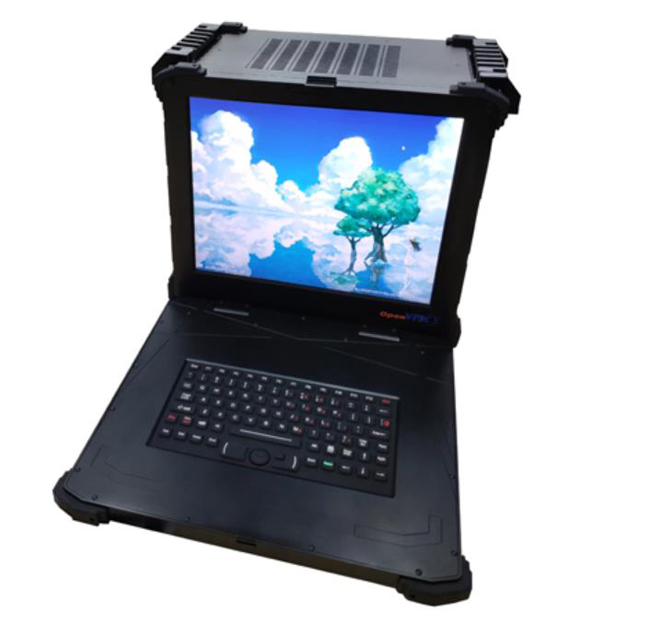

液晶屏采用17.3 LCD 分辨率 1920x1080 硅胶键盘，防水，防沙。

  • 产品介绍
  • 产品规格
  • 图片展示
  • 在线留言

VPX-6017 VPX便携机采用第六代四核Intel Core i7处理器，符合OpenVPX标准（MOD6-PAY-4F1Q2U2T） ，支持4路X4 PCIe或2路X8 PCIe等配置，以及千兆以太网、 SATAIII、 USB、串口、 VGA、 Displayport、 HD Audio和LVDS等众多外围接口。

提供6个VPX槽位，支持PCIe和以太网通讯

液晶屏采用17.3 LCD 分辨率 1920x1080 硅胶键盘，防水，防沙。

系统标准

符合Open VPX标准

箱体结构

箱体结构：镀锌加固机笼+高强度钢板壳体
抗震：插针式结构+助拔器锁扣
电源：交流 220V 400W
颜色：工业黑
总体尺寸：476x354x234mm (宽x高x深)
重量：15KG

系统参数

处理器：Intel® Core™ i7-4850EQ 可达3.2GHz  TDP 45W
4核8线程 6MB SmartCache  结点温度 105°C
芯片组：Intel® Mobile QM87

内存：16G DDR3-1600MHz  最大支持16G
硬盘：512G SSD

网口：2个10~1000M RJ45端口 Intel® I211AT
USB：2个USB2.0+4个 USB3.0端口
DVI口：1个 DB-15 VGA接口
显示芯片：Intel® HD Graphics 4000  650MHz 最大1GHz

数据存储

512G x4 MLC SSD

VPX 设定

P1 4x SRIOx4 Gen2
P2 2x PCIex8 或 2x PCIex4
P4 8d+12d XMC IO;, 2x 10/100/1000BT (alternative of SerDes) from I350 P5 2x USB3.0;2x USB 2.0; 3x SATA-III; DVI x2; 2x UART(RS-232/422/485 switchable)
P6 2x 10/100/1000BT; Audio from ALC892; 2x USB 2.0; KB/Mouse from SIO;1x SATA II

显示

显示屏类型：17.3" TFT LCD
最大分辨率：1920x1080 16:9
最大色彩：16M
反应时间：10ms
背光：LED
背光MTBF：50,000小时
亮 度：300cd/m²
对比度：400：1
像素间距：0.297 x 0.297
最大视角：(H)160/(V)135

环境参数

工作温度：-25℃～60℃
存储温度：-40℃～70℃
相对温度：10~95%@40℃（无凝结）
振动（工作）：1.8G，50~500Hz，随机振动
冲击：15G 11ms
电磁兼容：电磁兼容性能良好

操作系统

Linux; Windows7
