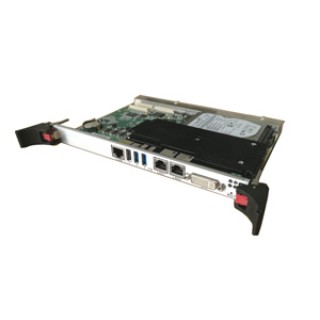

CPCI-6070 6UCPCI主控制器-6U CompactPCI/CPCIe主板-联合工控

产品中心

6U CompactPCI/CPCIe主板

■ 兼容CPCI2.0规范
■ 强大的计算能力Intel® Core™ i7-3210 2.4 GHz处理器
■ 双通道DDR4 SODIMM 最高支持16GB 1866MHz
■ 系统最大吞吐量2 GB/s

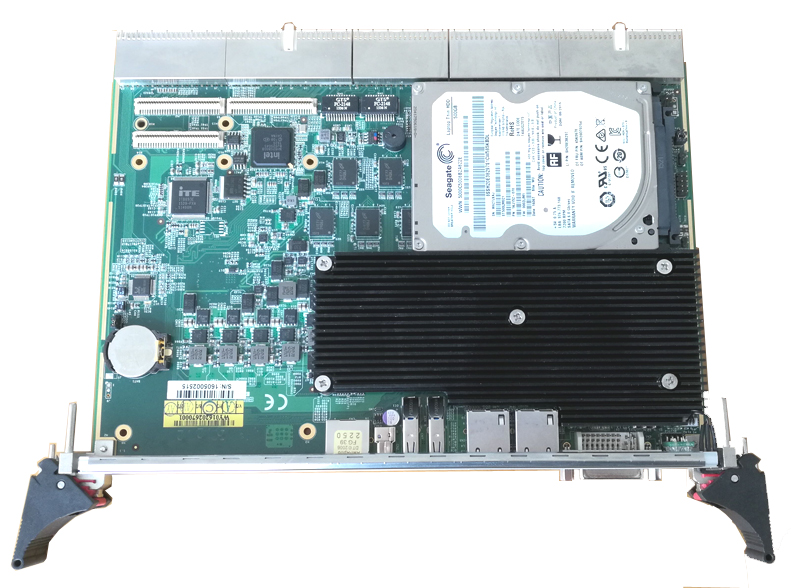

■ 集成SATA硬盘500GB 7200 RPM
■ 集成I/O
■ 可编程看门狗定时器

标准	PICMG 2.1 Compact PCI
主系统	处理器：Intel® Core™i7/i5/i3 第三代高性能处理器芯片组：Intel® QM77 Express 芯片组内存：DDR3L 最大16G（板载内存颗粒8GB）看门狗：0-255秒可编程看门狗
存储设备	硬盘接口：板载SATA3.0接口的2.5寸硬盘 SATA：背板：5个SATA3.0

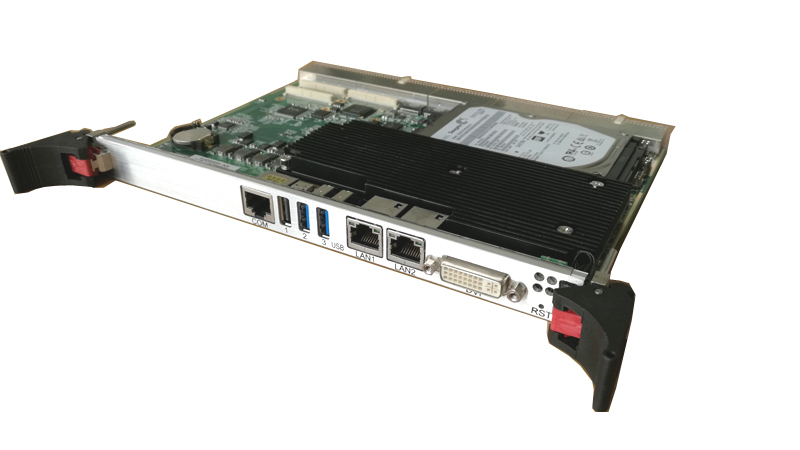

I/O 接口	USB2.0：前板：2个USB2.0，背板：8个USB2.0 USB3.0：前板：1个USB3.0，背板：2个USB3.0 串口：前板：2个RS232以RJ45接口连接（RS232/RS422/RS485 BIOS可选择配置）；背板：2个RS232 GPIO：背板：4个GPIO
显示	DVI：前板:1个DVI-D接口背板：2个DDI显示接口信号和1个eDP接口信号 VGA：前板:1个VGA 接口
以太网接口	带宽：10/100/1000Base-TX 控制器：3个82574L 1个I218-V 接口：前板：2路LAN（RJ45接口），背板：2路LAN连接到J3
机械尺寸与应用环境	机械尺寸：233mm×160mm×20mm（L×W×H）重量：1.3Kg 工作温度：0-60 oC 存储温度：-45-85 oC 相对湿度：5%-95%
电源	供电电源：背板：12V 系统功耗：45W
操作系统	WinXP/Win7/Win8/Linux
