■ 应用第四代i7 CPU 具有高效的运算能力
■ 提供PCIe x16的速度
■ 四链路PXI Express
■ 最高支持8GB/s的带宽
■ 所有插槽最高支持1 GB/s的外设带宽
■ 0°C至+55°C的宽温工作范围

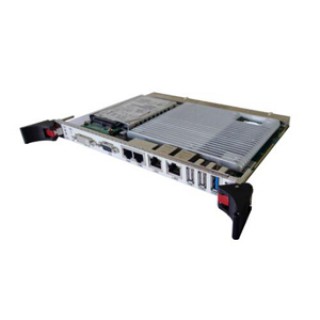

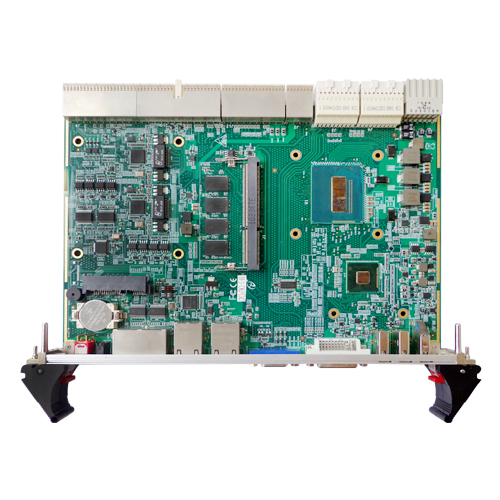

CPCIe-6980是一款6U CPCIe标准主板，采用Intel® I7-4700EQ 2.4GHz 4Core高性能处理器，内存最大可支持16G DDR3L。总线支持PCI express交换，同时还兼容PICMG2.0、PICMG2.1、PICMG2.10、PICMG2.11等标准。

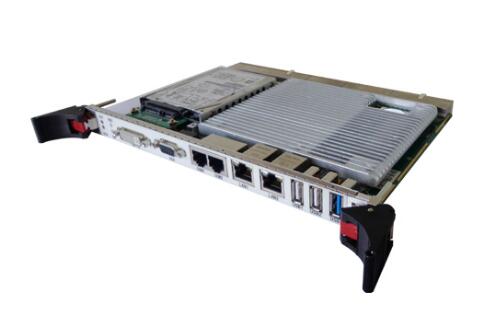

CPCIe-6980前面板提供2个10/100/1000Mbps网络接口，2个USB2.0接口，1个USB3.0，1个VGA接口，1个DVI-D接口，1个RS232接口。 后IO出线，4个PCIe X4分别连接到XJ2/XJ3中；1个DVI-D（PORTB），1个AUDIO，1个RS232连接到J4， 4个USB2.0，2个USB3.0，5个SATA3.0分别连接到J5接口。同时板载2.5寸硬盘接口。
CPCIe-6980是集处理与交换功能于一体，其主要面向信息通信，网络存储，网络音频处理，网络图像处理，工业控制，军事等高端领域。
|
系统 |
||
|
处理器 |
Intel® I7-4700EQ 2.4GHz 4Core |
|
|
芯片组 |
QM87 |
|
|
内存 |
DDR3 最大16G |
|
|
PXIe express总线 |
支持4port 4lan link模式 |
|
|
显示接口 |
||
|
DVI-I |
1个DVI-I接口 （分辨率：1600*1200） |
|
|
存储设备 |
||
|
SATA接口 |
1个SATA2.0接口 |
|
|
SATA接口 |
板载2.5寸硬盘 |
|
|
I/O 接口 |
||
|
USB2.0 |
4个USB2.0 |
|
|
USB3.0 |
1个USB3.0 |
|
|
串口 |
2路串口（RS232） |
|
|
音频接口 |
1个音频接口输出 |
|
|
以太网接口 |
||
|
带宽 |
10/100/1000Base-TX |
|
|
控制器 |
IntelR82574L IntelR 82579 |
|
|
接口 |
2路以太网口 |
|
|
应用环境 |
||
|
工作温度 |
0-55 oC |
|
|
存储温度 |
-45-85 oC |
|
|
相对湿度 |
5%-75% |
|
|
电源 |
||
|
供电电源 |
12V 和3.3V（背板供电） |
|
|
系统功耗 |
47W |
|
|
操作系统 |
XP/Win7/Win8/ Linux |
|
