■ 兼容PXI™-5 PXI Express硬件规范Rev.1.0
■ 9槽PXI Express机箱，带有1个系统插槽、1个系统定 时插槽和7个混合外设插槽
■ 四链路PXI Express机箱
■ 最高支持4 GB/s的带宽
■ 所有插槽最高支持1 GB/s的外设带宽
■ 0°C至+55°C的宽温工作范围
■ 智能机箱管理 • 自动风扇转速控制 • 机箱状态监控和报告 • 远程机箱上电/断电控制
■ 用于10 MHz时钟输入/输出的BNC接头

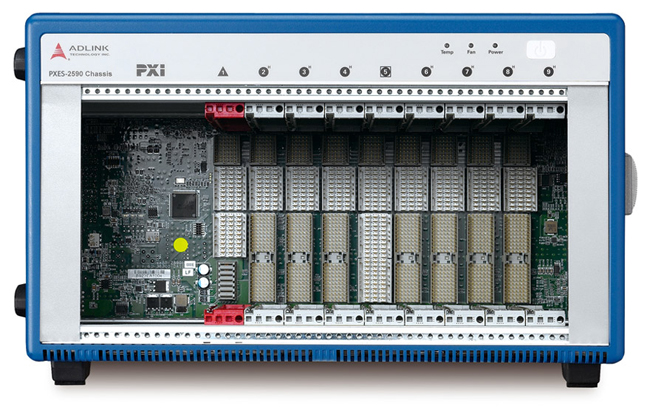

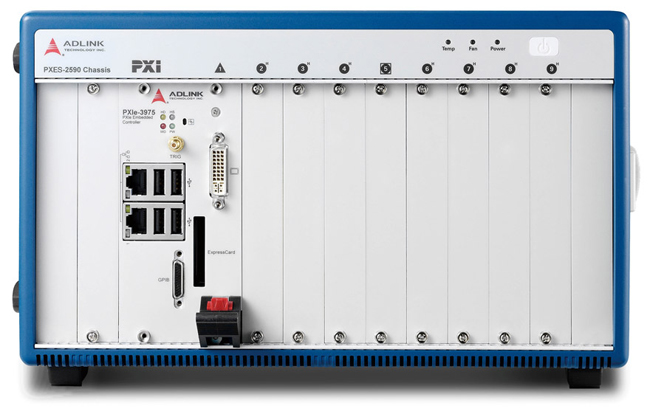

PXES-2590是一款9槽PXI Express机箱，具有一系列的领先技术和功能。
PXES-2590兼容PXI Express和cPCI Express规范，提供1个系统插槽和1个系统定时插槽，并为需要更高带宽的多种测试和测量应用提供了7个混合外设插槽。使用混合插槽设计可以将CompactPCI、PXI、CompactPCI Express和PXI Express模块安装到PXES-2590中的任何外设插槽内，从而提供了最大的灵活性。PXES-2590构建为四链路的PXI Express机箱，可以提供4 GB/s的系统带宽，并为所有外设槽提供了1 GB/s的插槽带宽。
PXES-2590采用了1个智能系统监控控制器，可以报告全部机箱状态（包括风扇转速、系统电压和内部温度等）。

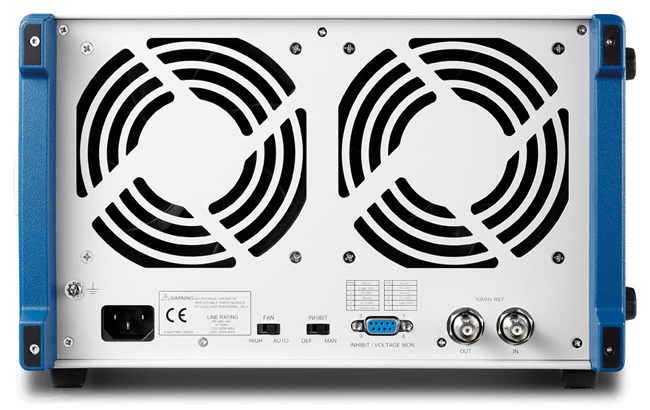

PXES-2590配有1个工业级交流电源，可在55°C以下可提供400W的功率，并且通过机箱背部的2个120 mm冷却风扇提供卓越的冷却能力。后面板上有两个用于10 MHz时钟输入/输出的BNC接头，提高了机箱的灵活性，使其可与辅助设备之间实现同步。综上所述，PXES-2590成为满足您所有测试和测量需求的PXI Express平台的最佳选择。
|
电源 |
||||
|
交流（AC）输入 |
输入电压范围：100至240VAC, |
|||
|
直流（DC）输出 |
最大可用总功率为400W |
|||
|
VDC |
最低 |
负载调节 |
最大纹波和噪声 |
|
|
+5V |
23.0A |
±3% |
50mV |
|
|
+12V |
27.0A |
±3% |
120mV |
|
|
+3.3V |
33.0A |
±3% |
50mV |
|
|
-12V |
1.75A |
±3% |
120mV |
|
|
总线接口 |
||||
|
四链路容量的PXI Express机箱 |
||||
|
最大支持4GB/s的系统带宽 |
||||
|
所有插槽最大支持1GB/s的外设带宽 |
||||
|
后面板上的I/O开关 |
||||
|
用于10MHz时钟输入/输出的BNC接头 |
||||
|
风扇速度选择开关 |
||||
|
禁止模式开关 |
||||
|
用于电压监控和远程禁止功能的D-SUB9接头 |
||||
|
冷却 |
||||
|
风扇 |
带滤网的2×185.9CFM风扇 |
|||
|
每槽冷却能力 |
30W |
|||
|
物理特性 |
||||
|
PXI插槽数 |
9（1系统槽+1个系统定时混合插槽+7外设槽） |
|||
|
尺寸 |
322mm×190mm×456mm(W×H×D) |
|||
|
工作环境 |
||||
|
环境温度 |
0～55℃ |
|||
|
相对湿度 |
10～90%，非凝露 |
|||
|
存储环境 |
||||
|
环境温度 |
-20～70℃ |
|||
|
相对湿度 |
10～90%，非凝露 |
|||
|
冲击和振动 |
||||
|
设计冲击 |
30G，半正弦，11ms脉冲持续时间 |
|||
|
随机振动 |
操作时：5～500Hz,0.5GRMS,3轴 非操作时： 5～500Hz,2.46GRMS,3轴 |
|||
|
辐射标准 |
EN 61326-1， FCC A级 |
|||
|
CE兼容性 |
||||
|
安全性 |
EN 61010-1 |
|||
|
抗干扰性 |
EN 61326-, 1 |
|||
