■ 兼容PXI™-5 PXI Express硬件规范Rev.1.0
■ 强大的计算能力 • Intel® Core™ i5-520E 2.4 GHz处理器
■ 双通道DDR3 SODIMM • 最高支持8 GB 1066 MHz
■ 系统最大吞吐量2 GB/s
■ PXI Express连接性能 • 四链路配置：x4 x4 x4 x4 • 双链路配置：x8 x8
■ 集成SATA硬盘 • 160 GB 7200 RPM
■ 集成I/O
■ 可编程看门狗定时器

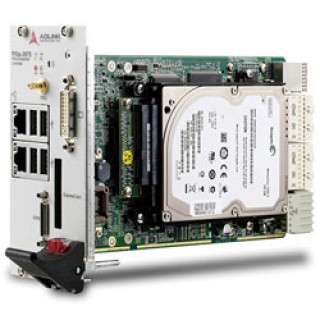

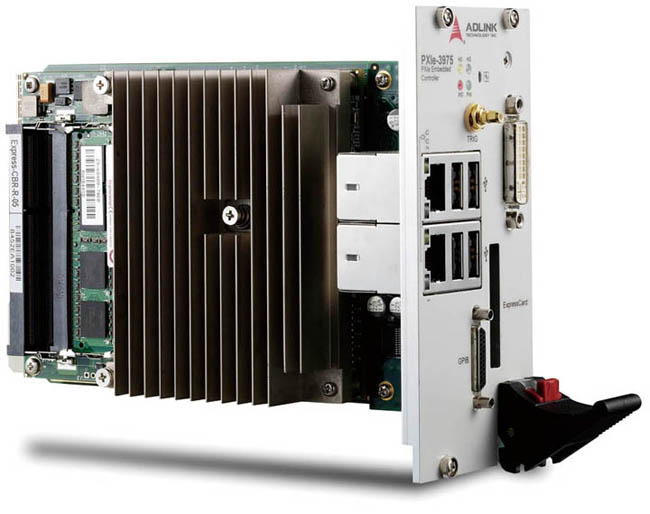

PXIe-3975 PXI Express™嵌入式控制器采用Intel® Core i5处理器，专为使用PXI Express的测试系统而设计，为各种测试和测量应用提供稳固的工作环境。
通过整合Intel®Core™i5-520E 2.4GHz处理器和支持高达8GB 1066MHz DDR3内存，使得PXIe-3975能够在多任务环境中，利用其一个处理器上的两个计算引擎独立同时完成两个任务。凭借1个可配置的PCIe桥，PXIe-3975支持4组四链路或2组八链路的PXI Express连接性能，系统最大吞吐量可达2 GB/s。
PXI Express测试系统一般由PXI Express平台和各种独立的仪器组成，以处理各种复杂的测试任务。PXIe-3975系 列产品提供丰富的接口，包括GPIB、USB及ExpressCard等，用于连接和控制仪器。PXIe-3975系列还提供双千兆以太网端口，1个用于LAN连接，另1个用于控制下一代LXI仪器。
|
核心特性 |
|
|
CPU |
Intel® CoreTM i5-520E 2.4 GHz |
|
前端总线 |
2.5GT/s |
|
芯片组 |
Intel® QM57 Express芯片组 |
|
内存 |
最高支持8GB SO-DIMM内存，支持双通道DDR3 SDRAM,800/1066 MHz |
|
显示 |
|
|
DVI |
DVI输出提供最大1920×1200分辨率@60Hz或最大2048×1536,分辨率@75Hz |
|
VGA |
模拟VGA输出提供最大1920×1200 |
|
I/O接口 |
|
|
硬盘 |
160 GB SATA硬盘，7200RPM |
|
以太网 |
Intel®825741T千兆以太网控制器 |
|
USB |
面板上提供4×USB2.0接口 |
|
GPIB |
板载IEEE488 GPIB控制器，25针Micro-D连接器 |
|
触发I/O |
前面板上提供SMB连接器，用于向PXITM触发总线发送/接收外部触发信号 |
|
ExpressCard/34 |
ExpressCard/34扩展插槽 |
|
机械特性及环境指标 |
|
|
尺寸 |
3U PXITM模块60.5mm ×128.7mm ×213.2mm |
|
插槽 |
1个系统插槽+2个控制器扩展槽 |
|
重量 |
0.9kg |
|
工作温度 |
0～55℃ |
|
存储温度 |
﹣20～70℃ |
|
相对湿度 |
5～95%，非凝露 |
|
冲击 |
30G，半正弦，11ms脉冲持续时间 |
|
振动 |
操作时：0.21 GRMS，每轴5～500Hz, ,3轴 非操作时：2.46GRMS，每轴5～500Hz,3轴 |
|
电磁辐射标准 |
EN 61326-1,FCC Class A |
|
CE标准 |
抗干扰能力：EN 61326-1 |
