PPC-121HT 加固平板电脑在缝纫机床上的应用

2016-04-04 10:39:46 点击数：

PPC-121HT平板电脑在绗缝机床上的应用
背景简述:
数控技术是先进制造技术的核心,是制造业实现自动化、网络化、柔性化、集成化的基础。数控机床的发展在很大程度上取决于数控的功能和性能,而数控系统的发展及其技术基础离不开微电子技术和计算机技术。随着计算机软硬件技术的飞速发展,数控系统已经到了各种生产领域。在数控行业发展规划上,我国“十五”计划指出:到2005年,全国数控机床产量将达到2.5万~3万台,产值达到65亿~70亿元；按价值计,数控机床市场占有率达到50%,可供数控机床品种要达到2000种以上。电脑绗缝机,作为一种集自动控制、大容量存储技术为一体的新兴机器,在床垫、布料、床罩等各种产品的加工方面已有着非常广泛的应用。
系统原理:
绗缝机的主控设备是工控电脑。工控电脑系统在处理事先输入的图案后通过对运动卡、步进/伺服电机、变频器等部件的控制,达到缝制相应图案的目的。在整个缝制过程中,工控电脑是整个控制系统的核心,它对整个机器的运行起控制作用,能使机器高速、准确、稳定的运行。多轴运动控制卡是基于PC总线的一种高性能、低价位的步进/伺服电机运动控制卡,它能高速、准确、稳定地完成包括数字输入、数字输出、脉冲输入、脉冲输出、脉冲计数等任务。可以发出连续的高频率的脉冲串,通过改变发出脉冲的频率来控制电机的运转速度,通过改变所发脉冲的数量来控制电机的位置。脉冲计数可用于编码器的位置反馈,提供机器准确的位置,纠正传动过程中因摩擦或振动等产生的误差等。绗缝机在强大的电脑控制系统下,能准确无误的处理整个坐标系上所编制的各种复杂图案,包括各种独立图案,而且在生产速度、机械性能、噪音污染等指标上,都是以往的机械机器所不可以比拟的。
硬件配置:

箱体结构	前面板：铝镁合金材质，硬质阳极氧化拉丝处理，防护等级可达到IP65防护等级箱体结构：全钢型箱体结构，后嵌大面积铝鳍安装方式：嵌入式面板和VESA壁挂式安装电源输入：6-30V交流输入面板颜色：黑色总体尺寸：328 x 256x 81 mm(宽x高x深) 箱体尺寸：308 x 236 x 73 mm(宽x高x深) 机柜开孔：311x 239mm(宽x高) 重量：5.0kg
系统参数	处理器：Intel ATOM N270 1.6GHz处理器，外频533Mhz 芯片组：Intel 945GME+ICH7-M 内存：1G DDR2 533MHz 最高升至4G 磁盘：SATA 160G 2.5"笔记本硬盘显示：Intel DVMT3.0 256M共享显存，支持双显示 DVI 网口： 2个1000M RJ45端口音频：AC97 LINE-out, MIC-in USB：4个USB2.0端口串口：5个RS232针式端口（最多支持6串口）并口：1个并口，支持SPP/EPP/ECP模式 PS/2：键盘和鼠标看门狗：0-255秒可编程设置
液晶显示屏	显示屏类型：12.1" SXGA TFT LCD 最大分辨率：1024x768 最大色彩：16M 显示面积：245 x 184 mm 反应时间：25ms 背光：4CCFL 背光MTBF：50,000小时亮度：350cd/m² 对比度：500：1 像素间距：0.297 x 0.297 最大视角：(H)130/(V)120
触摸屏	类型：八线电阻式分辩率：4096 x 4096 触摸响应时间：<10ms 表面硬度：3H 点击寿命：250克力度，3500万次笔划寿命：250克力度，500万次透光率：81%以上通讯端口：RS-232串口或USB接口（可选）
环境参数	工作温度：0~60ºC 存储温度：-20~60ºC 相对温度：10~95%@40ºC（无凝结）振动（工作）：1.5G，50~500Hz，0.15mm峰值冲击：10G(11ms)

解决方案:
绗缝是一个非常复杂的工艺,包括:提针、剪线、跳花、移位、缝制、收针、自动倒回、梳平面料等步骤。这就要求工控电脑具有非凡的品质及控制能力。为这一非常复杂的制作工艺提供了解决方案——艾讯Panel1123-370-R平板电脑。艾讯 PANEL1123-370 -R平板电脑具有 12.1"TFT 触摸显示器(SVGA),亮度为150nit,中文提示,操作简单,作业过程和图案及针距号坐标值等多样的情报都可在屏幕上显示。电脑体积非常小巧,尺寸:12.99"(330cm)(W)*2.86"(98mm)(D)*10.47(266mm)(H) ,能很方便地将电脑与机械分隔设计(避免不必要的震动与污染)。支持Socket 370 Celeron, Pentium III CPU具有很高的数据处理能力。以太网接口,能进行网络化生产、远程诊断及维护。DiskOnChip,用来储存操作系统、必要的应用程序及使用者数据,为绗缝图案输入提供了方便的存储空间。4Serial/1Parallel/1FDD/8DIO外设接口及1个PCI/ISA扩展插槽,能拓展多轴运动控制卡,通过它控制机器运作。

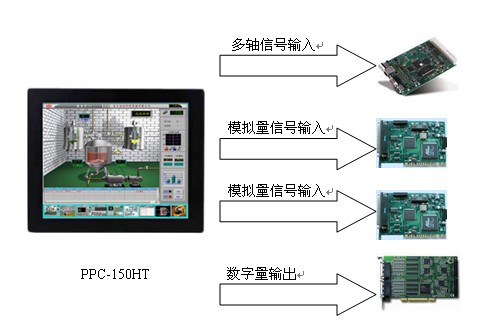

示意图:

系统功能:
能自动检测各传动控制部分是否在正常及最佳状态；
能自动显示电脑本身及机械部分的故障及发出警告信号；
能自动将电脑及控制系统发生的故障记录在“黑盒”中；
能自动显示设备当时状态及产品在生产中的资料及数据；
能自动提针、剪线、跳花(CQ-4),可显示花型,随意改变花型尺寸及资料(在最大尺寸内),能在绗缝时随意修改花型资料接口；
能在绗缝时作其它方面的工作；
能用电话讯号通过Modem连接于电脑与全世界任何国家、地区作文字联络；
能进行电脑检查及故障诊断。
系统优点:
 1、高速度、高精度化。联合工控数控机床系统采用位数、频率高的处理器,提高了系统的基本运算速度。同时,数控机床采用超大规模的集成电路和多微处理器结构,提高了系统的数据处理能力。

 2、智能化。联合工控数控机床系统能对系统的内部状态及外部环境,快速作出实现最佳目标的智能决策,对机床的工艺参数进行实时控制,使机床的加工过程处于最佳状态。

 3、CAD/CAM数控编程自动化。利用CAD绘制的加工图样,经计算机内的轨迹数据进行计算和后置处理,从而自动生成数控加工程序,以实现CAD与CAM的集成。CAD/CAPP/CAM集成的全自动编程方式,其编程所需的加工工艺参数不必由人工参与,直接从系统内的数据库获得,推动数控机床系统自动化的进一步发展。

 4、可靠性最大化。数控系统采用高集成度的电路芯片,利用大规模集成电路,从而提高可靠性。同时通过自动运行诊断、在线诊断、离线诊断等多种诊断程序,实现对系统内硬件、软件和各种外部设备进行故障诊断和报警。
企业优势:
 作为一家取得ISO认证的公司, 联合工控在工控领域有着多年的生产经验,是最好的OEM/ODM合作伙伴。联合工控的产品设计紧凑、朴实,为那些需要低成本、易操作的工控机床的公司提供了效率高、功能强大的解决方案。联合工控的终端机具有广泛的扩展性,而且能与周围环境很好的融合,能够满足用户的各种需要。联合工控不仅拥有可靠的硬件设计和制造能力,而且对于软件和应用产品提供商来说, 联合工控是最好的服务器应用硬件平台开发和制造的合作伙伴。联合工控可以提供多种嵌入式操作产品和服务,如Windows CE.Net、嵌入式Windows XP、嵌入式Linux等。联合工控的目标是开发高质量的、高效益的服务器应用硬件平台,满足单个合作商及其客户的定制组建的要求。
