Intel第二代智能酷睿家族发布历程：
| 时间 | 事件 | 相关文章 |
| 2010年6月 | Sandy Bridge性能初揭秘 | Intel下一代CPU抢先看 |
| 2010年9月 | PConline国内首发消息，Intel在IDF大会上宣布第二代智能酷睿 | Intel在IDF宣布第二代Core i3/i5/i7 |
| 2010年10月 | PConline国内抢先揭秘，Intel第二代Core i3/i5/i7 | Intel第二代Core i3/i5/i7大揭秘 |
| 2010年10月 | 新一代酷睿配套主板，P67主板抢先看 | 映泰豪华P67主板抢先看 |
| 2010年11月 | 新一代酷睿配套主板，H67主板抢先看 | 精英H67H2-M主板抢先看 |
| 2010年12月 | 第二代Core i5/i7实物图赏 | 第二代Core i5/i7和主板实物图赏 |
| 2010年12月 | 编辑提前解答第二代i3/i5/i7的相关问题 | 编辑解密第2代i3/i5/i7 |
2010年1月，Intel发布了智能酷睿处理器Core i3/i5/i7，凭借智能的表现与出色的性能，很快便成为用户的首选，在与AMD的竞争中一直处于领先水平。没有等待Core i3/i5/i7的全面普及，也没有等待对手的追赶，Intel坚持自己的“Tick-Tock”钟摆模式来更新CPU，1年之后，Intel将发布革命性的处理器——第二代Core i3/i5/i7。
第二代Core i3/i5/i7隶属于第二代智能酷睿家族，全部基于全新的Sandy Bridge微架构，相比第一代产品主要带来五点重要革新：1、采用全新32nm的Sandy Bridge微架构</STRONG>，更低功耗、更强性能。<STRONG>2、内置高性能GPU（核芯显卡），视频编码、图形性能更强。<STRONG>3、睿频加速技术2.0
，更智能、更高效能。<STRONG>4、引入全新环形架构</STRONG>，带来更高带宽与更低延迟。<STRONG>5、全新的AVX、AES指令集</STRONG>，加强浮点运算与加密解密运算。
英特尔第二代智能酷睿家族
我们拿到第二代智能酷睿家族中三款有代表性的型号：旗舰级Core i7 2600K、高端的Core i5 2500K和主流级的Core i3 2100。
旗舰级型号，Intel Core i7 2600K：</STRONG>
Intel Core i7 2600K 图片 系列 评测 论坛 报价
Intel Core i7 2600K是第二代智能酷睿家族中的旗舰型号，属于解锁版，其中CPU部分采用原生四核设计，通过超线程技术提供八线程同时运算，默认主频高达3.4GHz，通过睿频加速技术2.0甚至可加速到3.8GHz。核心显卡为HD Graphics 3000，具备12个EU处理单元，默认频率850MHz，最高可睿频到1.35GHz。CPU和核心显卡共享8MB缓存。
高端主力型号，Intel Core i5 2500K：</STRONG>
Intel Core i5 2500K 图片 系列 评测 论坛 报价
Intel Core i5 2500K是第二代智能酷睿家族中的高端型号，同样属于解锁版，CPU部分采用原生四核设计，不支持超线程技术，默认主频为3.3GHz，通过睿频加速技术2.0可加速到3.7GHz。而核心显卡为HD Graphics 3000，具备12个EU处理单元，默认频率850MHz，最高可睿频到1.1GHz。CPU和核心显卡共享6MB缓存。
中端主流型号，Intel Core i3 2100：</STRONG>
Intel Core i3 2100 图片 系列 评测 论坛 报价
Intel Core i3 2100是第二代智能酷睿家族中的主力型号之一，CPU部分采用原生双核设计，通过超线程技术提供四个线程同时运算，默认主频为3.1GHz，CPU部分不支持睿频加速技术。核心显卡为HD Graphics 2000，具备6个EU处理单元，默认频率850MHz，可睿频到1.1GHz。CPU和核心显卡共享3MB缓存。
|
CPU |
Core i3 2100 |
Core i5 2500K |
Core i7 2600K | ||
| 微架构</TD> | Sandy Bridge | Sandy Bridge | Sandy Bridge | ||
| 核心/线程 | 2/4 | 4/4 | 4/8 | ||
| 制作工艺 | 32nm | 32nm | 32nm | ||
| CPU频率 / 睿频 | 3.1GHz | 3.3GHz / 3.7GHz | 3.4GHz / 3.8GHz | ||
| GPU频率 / 睿频 | 850MHz / 1.1GHz | 850MHz / 1.1GHz | 850MHz / 1.35GHz | ||
| L3缓存 | 3MB | 6MB | 8MB | ||
| TDP热设计功耗</TD> | 65W | 95W | 95W | ||
| 接口 | LGA 1155 | LGA 1155 | LGA 1155 | ||
| 主板 | P67/H67/H61 | P67/H67/H61 | P67/H67/H61 | ||
| 新指令</TD> | AVX | AES、AVX | AES、AVX | ||
| 预计售价 | 800元</TD> | 1600元</TD> | 2300元</TD> | ||
第二代智能酷睿家族仍是由Core i3、Core i5和Core i7三大品牌组成，Intel根据核心数目、核心频率、三级缓存等基本参数与超线程、睿频加速等核心技术把CPU划分到三大品牌中。
究竟第二代Core i3、Core i5和Core i7相比第一代强多少？与AMD同定位的产品比较又是怎么样结果？而倍受关注的核芯显卡，其性能是否会一鸣惊人？第二代产品对今后的PC市场会造成怎样的影响？这些问题本文将一一解答。
2、<A class=cmsLink href="http://product.pconline.com.cn/so/s50022/" target=_blank>Sandy Bridge微架构与第2代<A class=cmsLink href="http://product.pconline.com.cn/cpu/series/363686.html" target=_blank>Core i3/i5/i7
我们知道，<A class=cmsLink href="http://product.pconline.com.cn/cpu/" target=_blank>CPU的微架构与制作工艺直接决定了CPU的效能，优化微架构与更新制作工艺成为CPU厂商提升CPU效能的最重要途径，因此<A class=cmsLink href="http://product.pconline.com.cn/cpu/intel/" target=_blank>Intel发布Core 2后，便宣布自家的处理器将以“Tick”-“Tock"钟摆模式（第一年更新制程，第二年更新微架构，交替进行）进行更新换代。
Tick-Tock更新模式，带来全新Sandy Bridge微架构：
Tick-Tock更新模式，Intel带来全新的Sandy Bridge微架构
Intel的Tick-Tock钟摆模式一直在有规律地进行着，在“Tock”阶段（45nm Nehalem全微架构，即第一代四核心Core i7和Core i5）阶段和Tick阶段（32nm Westmere微架构，即六核Core i7和Core i3 ）之后，又回到了Tock阶段，即把CPU切换到全新的Sandy Bridge（简称：SNB）微架构。全新的Sandy Bridge微架构和最先进的32nm制作工艺，把CPU的效能提升到新的高度。
全新的Sandy Bridge微架构
全新的Sandy Bridge微架构由多个部件组成，分别是：处理器核心（目前最多为四核心）、图片处理器、大容量高速缓存（目前最大为8MB，CPU与<A class=cmsLink href="http://product.pconline.com.cn/vga/" target=_blank>GPU共享）、内存控制器以及其他I/O。<STRONG>其中最革命性的改进当属在同一晶圆上整合了图片处理器，使它成为CPU的其中一个处理单元</STRONG>。此举可以说是颠覆了传统，至于效能如何，我们稍后再谈。
Sandy Bridge微架构的五大重要改进：</STRONG>
Sandy Bridge的最要改进
与第一代Core i3/i5/i7的Neahlem或Westmere微架构相比，Sandy Bridge微架构主要带来有五点重要革新：<STRONG>1、采用全新32nm的Sandy Bridge微架构</STRONG>，更低功耗、更强性能。<STRONG>2、内置高性能GPU（核芯显卡），视频编码、图形性能更强。<STRONG>3、睿频加速技术2.0，更加智能。<STRONG>4、引入全新环形架构</STRONG>，更高带宽与更低延迟。<STRONG>5、全新的AVX、AES指令集</STRONG>，加强浮点运算与加密解密运算。
全新微架构、全新LOGO，第二代智能酷睿家族：</STRONG>
英特尔第一代智能酷睿家族
英特尔第二代智能酷睿家族
采用Sandy Bridge微架构的CPU仍会以Core i3/i5/i7来命名，但会加上“第二代”来以区分上代产品，而第二代产品全部隶属于英特尔第二代智能酷睿家族。可以看到，英特尔第二代智能酷睿家族采用了全新LOGO，通过LOGO可区分两代产品。
第二代Core i3/i5/i7仍沿用以往的命名方式：
第二代Core i3/i5/i7的命名方式
第二代Core i3/i5/i7仍会沿用当前的命名方式，以第二代Core i7 2600为例，“Core”是处理器品牌，“i7”是定位标识，“<STRONG>2600”中的“<STRONG>2”表示第二代，“600”是具体型号。在型号后面的字母，会有四种情况：不带字母、K、S、T。不带字母的是标准版，也是最常见的版本；“K”是解锁版，就是不锁倍频的版本；“S”是节能版，默认频率比标准版稍低，但睿频幅度与标准版一样；“T”是超低功耗版，默认频率与睿频幅度更低，主打节能。
|
3、开创历史先河，第2代<A class=cmsLink href="http://product.pconline.com.cn/cpu/intel/" target=_blank>Core ix的核芯显卡详解</STRONG> 上一节我们提到，第二代<A class=cmsLink href="http://product.pconline.com.cn/cpu/series/363686.html" target=_blank>Core i3/i5/i7的<A class=cmsLink href="http://product.pconline.com.cn/so/s50022/" target=_blank>Sandy Bridge微架构最大的更新就是整合了图片<A class=cmsLink href="http://product.pconline.com.cn/cpu/" target=_blank>处理器</A>（<A class=cmsLink href="http://product.pconline.com.cn/vga/" target=_blank>GPU），本节我们详细讲解一下这个全新的“核芯显卡”。 开创历史先河，CPU与显卡真正融合：
我们知道，<A class=cmsLink href="http://product.pconline.com.cn/cpu/intel/" target=_blank>Intel去年1月发布的Westmere微架构的Core i3和Core i5就首次在CPU上集成显卡，开创了历史的先河。不过上代产品的CPU和显卡并没有真正融合，只是CPU和GPU两个芯片封装在一起而已，因此打开CPU顶盖后可以看到两个核心。
到第二代Core i3/i5/i7的Sandy Bridge微架构，Intel把CPU与GPU真正融合在一起了，这是自30年前PC诞生的那天起，CPU和GPU首次真正融合在一起，具有非常重要的历史意义！而Intel把这个GPU称之为“核芯显卡”。现在核芯显卡与内存控制、PCI-E控制器等部件一样，成为CPU的一个处理单元。毫无疑问，这一举措会对今后CPU、主板以及显卡行业的发展构成深远影响。 第二代Core i3/i5/i7核芯显卡的内部组成：
第二代Core i3/i5/i7的核心显卡内部由多个部件组成，包括EU统一执行单元、顶点处理、光栅化/z、指令流处理器、多媒体解码器等多个部分组成。其中对于3D游戏性能有重要作用的是EU统一执行单元，Intel根据EU单元的数目把核芯显卡划分成HD Graphics 2000和HD Graphics 3000两种，前者只有一组6个EU单元，而后者则有两组12个EU单元，理论上后者的3D性能是前者的两倍。 对于桌面CPU，目前只有Core i5 2500K和Core i7 2600K这两款型号配备了更强的HD Graphics 3000核芯显卡，其余的第二代Core i3/i5/i7全部是搭配HD Graphics 2000。而<A class=cmsLink href="http://product.pconline.com.cn/notebook_cpu/" target=_blank>笔记本CPU则全部配备HD Graphics 3000，保证更好的图形性能。在规格方面，两款显卡均支持DirectX 10.1、OpenGL2.0技术，全高清MPEG2/H.264/VC-1硬件解码与次世代音频，以及OpenCL通用计算。 核芯显卡四大优势——出色的3D性能：</STRONG>

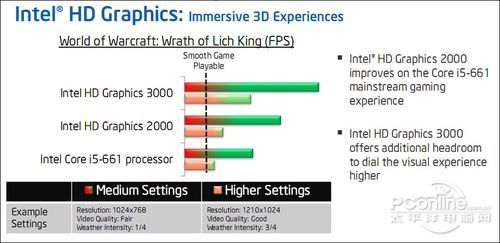

前面我们提到，核芯显卡根据性能高低会被划分成HD Graphics 2000和HD Graphics 3000两种版本，两款显卡均支持DirectX 10.1、OpenGL2.0技术，都拥不错的3D性能，其中HD Graphics 3000的3D游戏性能达到了Core i5 661（GMA HD）的两倍，足以应付大多数主流3D游戏的需求。强大的3D性能将会冲击入门独立显卡市场。 核芯显卡四大优势——高速视频同步技术：
第二代Core i3/i5/i7的核芯显卡新增内置了编码器，支持MPEG2、VC1和H.264硬件编码，Intel称之为“英特尔高速视频同步技术”（Quick Sync Video）。根据英特尔的相关资料显示，用核芯显卡进行以上视频格式的硬件编码，速度是软件编码的两倍以上！对于常用PSP、iPAD、智能手机或其他MID设备看视频的用户，这个硬件编码非常实用。 核芯显卡四大优势——InTru 3D技术：

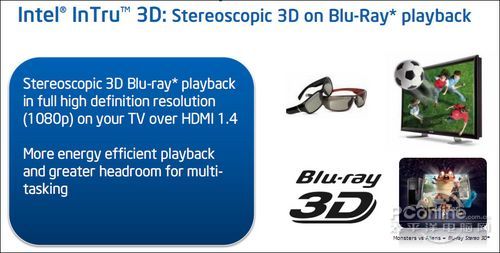

第二代Core i3/i5/i7的核芯显卡支持英特尔InTru 3D技术，这个技术通过最新的HDMI 1.4规范输出，可以让用户观看蓝光3D电影，让用户在家里也能享受更逼真的电影效果。当然，前提是要有3D眼镜和显示器的支持。 核芯显卡四大优势——Clear Video HD技术：
第二代Core i3/i5/i7的核芯显卡支持英特尔Clear Video HD技术，该技术可改善视频播放效果，使视频拥有更好的色彩表现，并且使网页浏览更流畅（支持IE9浏览器的硬件加速）。 |
|
4、采用全新环形架构，引入AVX指令与AES指令 第二代<A class=cmsLink href="http://product.pconline.com.cn/cpu/series/363686.html" target=_blank>Core i3/i5/i7的<A class=cmsLink href="http://product.pconline.com.cn/cpu/" target=_blank>CPU和<A class=cmsLink href="http://product.pconline.com.cn/vga/" target=_blank>GPU真正融合在一起，那么Intel是如何让它们一起工作？第二代<A class=cmsLink href="http://product.pconline.com.cn/cpu/intel/" target=_blank>Core i3/i5/i7新支持的AVX指令和AES指令有什么用途，本节将为大家解答。 第二代Core i3/i5/i7引入全新的环形架构：
虽然Westmere微架构的第一代Core i3 500和Core i5 600内置了GPU，但并没有真正融合在一些，这点上一节已经提到，CPU和GPU通过内存控制器来进行数据交互。
第二代Core i3/i5/i7正CPU和GPU真正融合在一起，如何协调CPU的各个核心、GPU（核芯显卡）、高速缓存以及其他I/O进行通讯成为CPU工程师首要解决的问题。为此，工程师引入了全新的环形架构（RING），保证低延迟、高效率的通讯，同时能使CPU与GPU共享能L3高速缓存，大幅度提升GPU性能，这点在后面的评测中会得到印证。 引入AES-NI加密解密指令集：

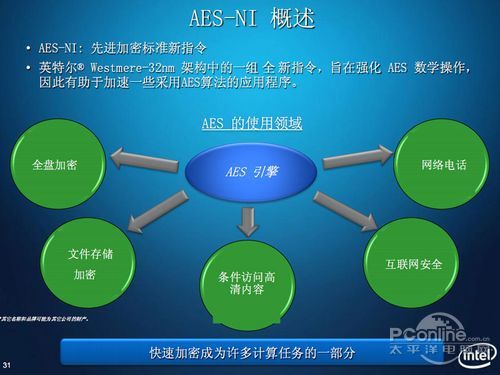

在上一代的Westmere微架构（六核心Core i7、Core i5 600）中，Intel便引入了AES-NI指令集，最新的Sandy Bridge微架构自然是继续支持该指令集。AES-NI指令集主要用于加密、解密运算，AES-NI指令集用途较广，提供了快速的资料加密及解密运算功能，大大提高了资料的安全性及保密性，尤其在商用PC上，AES-NI指令会大派用场。值得注意的是，只有第二代Core i5/i7支持该指令集，第二代Core i3则不支持。 引入AVX（高级矢量扩展）指令集：

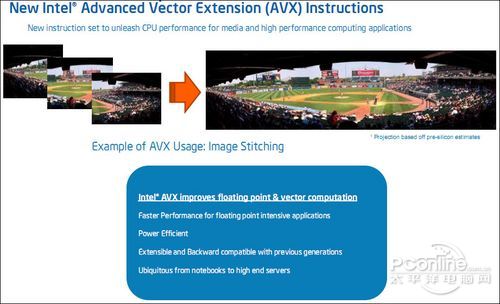

Intel在第二代Core i3/i5/i7支持全新的AVX指令集（Advanced Vector Extensions，高级矢量扩展） ，支持256bit的SIMD（单指令多数据流）单元，相比之前的128bit理论上可带来两倍的浮点性能提升，能有效提升CPU的执行效率。目前还没有民用软件支持AVX指令集，不过根据Intel早前公布的消息，未来会有很多软件（例如图片处理）支持该指令，通过这个指令集可有效提升处理效率。 |
5、两大智能技术：超线程与睿频加速2.0
智能睿频家族的<A class=cmsLink href="http://product.pconline.com.cn/cpu/" target=_blank>处理器</A>之所以被Intel称为“智能处理器”，是因为它们拥有相比普通处理器更“智能”的技术，而普通用户能直接感受到的智能技术，非超线程技术和睿频加速技术莫属，第二代智能酷睿家族将继续支持这两大智能技术，并做了进一步优化。
超线程技术（Hyper-Threading）：
Hyper-Threading，超线程技术
超线程技术（Hyper-Threading，简称HT），最早出现在2002年的Pentium 4上，它是利用特殊的硬件指令，把单个物理核心模拟成两个核心（逻辑核心），让每个核心都能使用线程级并行计算，从而兼容多线程操作系统和软件，减少了<A class=cmsLink href="http://product.pconline.com.cn/cpu/" target=_blank>CPU的闲置时间，提高CPU的运行效率。第一代<A class=cmsLink href="http://product.pconline.com.cn/cpu/series/363686.html" target=_blank>Core i3/i5/i7再次引入超线程技术，使它们的多任务/多线程性能提升20-30%，非常可观。
超线程技术使物理2核心的<A class=cmsLink href="http://product.pconline.com.cn/cpu/intel/" target=_blank>Core i3拥有4个逻辑核心

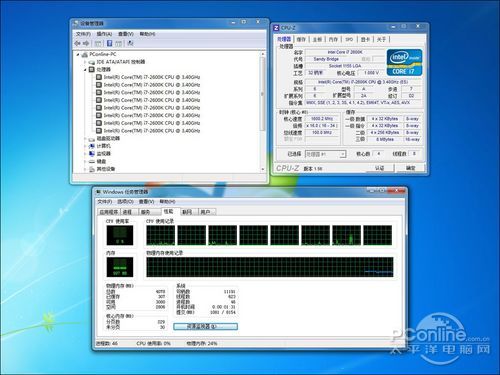

超线程技术使物理4核心的Core i7拥有8个逻辑核心
超线程技术只需要消耗很小的核心面积代价，就可以在多任务的情况下提供显著的性能提升，比起再添加一个物理核心来说要划算得多，连竞争对手AMD也认为没有尽早引入这项技术是一个决策的失误，可见超线程技术在当今多核CPU时代的重要性。最新的Sandy Bridge微架构将继续支持超线程技术，目前只有第二代Core i3和Core i7支持，第二代Core i5不支持（Core i5 2390T除外）。
睿频加速技术2.0（Turbo Boost 2.0）：
Turbo Boost 1.0，睿频加速技术
虽然CPU是朝着多核心方向发展，但我们知道，仍有很多软件、游戏对多核CPU优化不足，多核CPU运行这些程序时不但无法提供最佳性能，还会造成能源的浪费，为解决这个问题，Intel在第一代Core i5/i7加入了睿频加速技术（Turbo Boost）。
Turbo Boost是基于CPU的电源管理技术来现实的，通过分析当前CPU的负载情况，智能地<STRONG>完全关闭一些用不上的核心，把能源留给正在使用的核心，并使它们运行在更高的频率，从而提供更强的性能；相反，需要多个核心时，动态开启相应的核心，智能调整频率。这样，在不影响CPU的TDP（热设计功耗）情况下，能把核心工作频率调得更高。
睿频加速技术 2.0
第二代Core i5/i7带来了第二代睿频加速技术（Turbo Boost 2.0），相比1.0版，2.0版有两个很大的改进<STRONG>：1、更加智能、更高能效</STRONG>，第二代睿频不再受TDP热设计功耗限制，而是通过CPU内部温度进行监测，在CPU内部温度许可的情况下可以超过TDP提供更大的睿频幅度，不睿频时却更节能。<STRONG>2、CPU和<A class=cmsLink href="http://product.pconline.com.cn/vga/" target=_blank>GPU都可以睿频</STRONG>，而且可以一起睿频。简单来说，睿频加速技术2.0更智能、更高效！

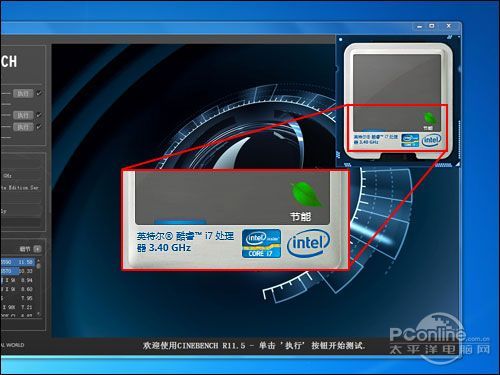

空闲时CPU进入节能状态，Core i7 2600主频低于默认的3.4GHz

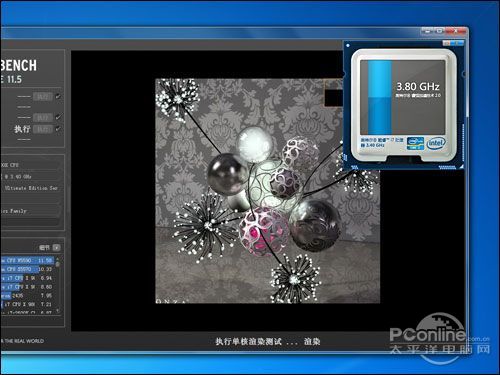

单核运算，睿频加速技术使i7 2600主频提升到3.8GHz
举个Core i7 2600K的实际应用例子：当系统空闲时，CPU的空闲核心会被关闭，正在运行的核心主频也会低于默认的3.4GHz，以达到节能的目的；当程序只用到单核心（例如单核进行3D渲染），正在运行的核心其主频超过默认的3.4GHz，达到3.8GHz，其它空闲的核心被关闭；但用到多核心，智能开启相应的核心并调整主频，获得最佳性能。
6、与上代有何差异？第二代Core i3/i5/i7赏析
第二代<A class=cmsLink href="http://product.pconline.com.cn/cpu/intel/" target=_blank>Core i3/i5/i7外观赏析：</STRONG>
Intel第二代Core i3/i5/i7采用新盒装
Core i3 2100、Core i5 2500K和Core i7 2600K
Intel第二代智能酷睿家族包括第二代Core i3/i5/i7三大品牌，均采用全新的<A class=cmsLink href="http://product.pconline.com.cn/so/s50022/" target=_blank>Sandy Bridge微架构。其中Core i3定位800元左右的主流用户，Core i5定位1400元左右的高端用户，Core i7定位2100元左右的发烧级用户。而第二代产品今年会完全取代第一代成为Intel的新主力，第一代产品将逐步退市。第二代Core i3/i5/i7采用了全新的Logo和包装，从产品盒上很容易区分两代产品。
Core i7 2600K
Intel Core i7 2600K属于解锁版系列，采用最先进的32nm工艺，原生四核心设计，通过超线程技术可提供八个线程同时工作，默认频率为3.4GHz，通过睿频技术可睿频到3.8GHz。它采用三级缓存设计，每个核心拥有独立的一、二级缓存，分别为64KB和256KB，四个核心共享8MB三级缓存。核芯显卡为HD Graphics 3000，拥有12个EU单元，默认频率为850MHz，可睿频到1.35GHz，支持DX10.1技术。TDP热设计功耗为95W。
Core i5 2500K
Intel Core i5 2500K同样属于解锁版系列，原生四核心设计，不支持超线程技术，默认频率为3.3GHz，通过睿频技术可睿频到3.7GHz。它采用三级缓存设计，每个核心拥有独立的一、二级缓存，分别为64KB和256KB，四个核心共享6MB三级缓存。核芯显卡为HD Graphics 3000，拥有12个EU单元，默认频率为850MHz，可睿频到1.35GHz，支持DX10.1技术。TDP热设计功耗为95W。
Core i3 2100
Intel Core i3 2100采用原生双核心设计，通过超线程技术可提供四个线程同时工作，默认频率为3.1GHz，CPU部分不支持睿频技术，但核芯显卡却支持。它采用三级缓存设计，每个核心拥有独立的一、二级缓存，分别为64KB和256KB，四个核心共享3MB三级缓存。核芯显卡为HD Graphics 2000，拥有6个EU单元，默认频率为850MHz，可睿频到1.1GHz，支持DX10.1技术。TDP热设计功耗为65W。

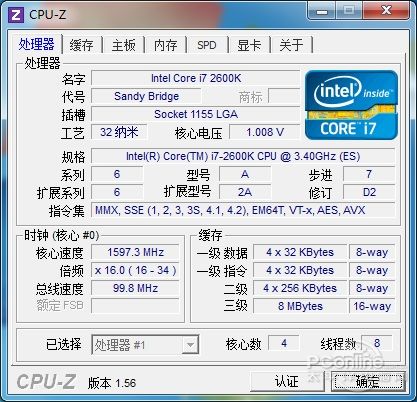

Core i7 2600K
Core i5 2500K

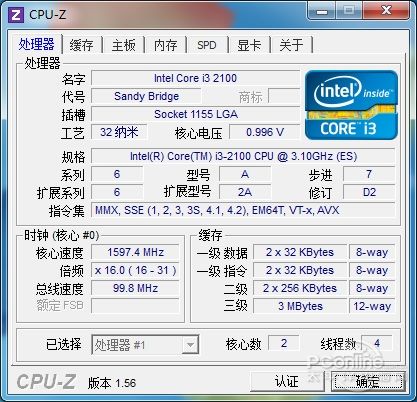

Core i3 2100
可以看到，最新的CPU-Z基本能识别第二代Core i3/i5/i7的全部信息了。
两代产品外观比较：</STRONG>
两代产品正面比较（左：第二代，右：第一代）
从外观上看，两代产品主要差异是周边的触点，第二代产品正面的触点相比第一代产品更少。

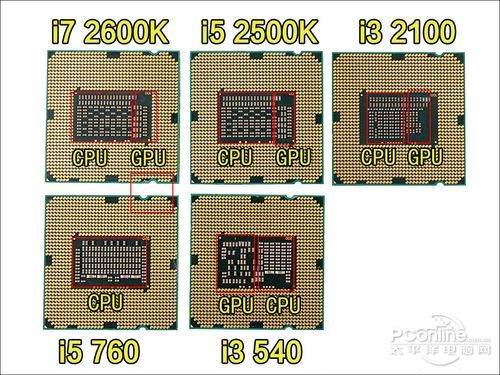

两代产品背面比较
第一代产品采用<A class=cmsLink href="http://product.pconline.com.cn/cpu/c7028/" target=_blank>LGA 1156接口，而第二代产品则采用<A class=cmsLink href="http://product.pconline.com.cn/so/s50022/" target=_blank>LGA 1155接口，只有一个触点差异外观难以察觉，不过两代产品的卡口位置不同。除此之外，两代产品中间电容排布也有明显区别。
第二代产品相关散热器赏析：</STRONG>

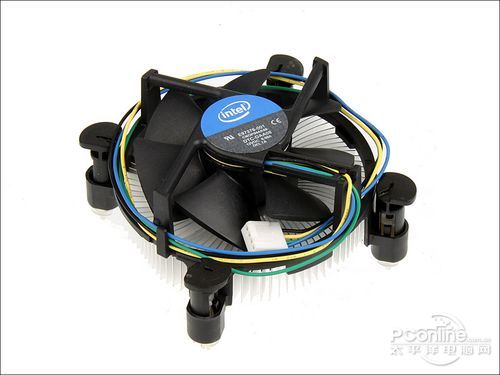

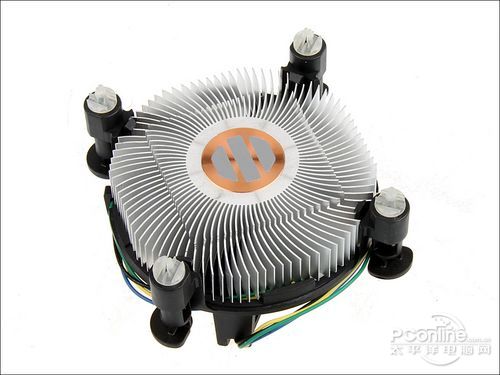

Intel第二代智能酷睿处理器附送的散热器
第二代产品原配的散热器并没有因为接口的改变而在大小设计上有所改变，散热器与一代LGA1156接口产品所配备的散热器相同，两者可以完全兼容。

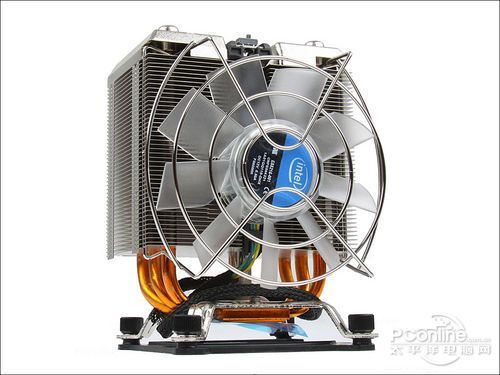

Intel针对第二代Core i5/i7解锁版推出的散热器
除了原装散热器外，Intel还为对散热有需求的用户设计了一款散热性能更佳的散热器产品——THERMAL SOLUTION XTS100H散热器，这款散热器采用塔式侧吹三热管铜底散热设计，接口支持LGA1156以及LGA1155平台安装，手拧螺丝设计也便于散热器的安装，水轮式扇叶设计的散热风被银色风扇环网所包裹保护，起到良好的保护作用。

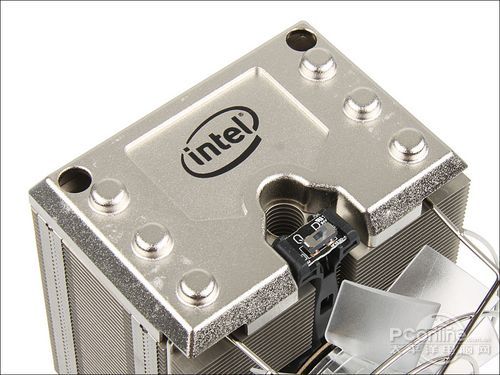

Intel针对第二代Core i5/i7解锁版推出的散热器
散热器顶部采用银色磨砂顶盖设计，顶盖中央印有黑色Intel品牌LOGO，此外散热器具备两档风扇调速设计，用户可以根据使用习惯在“Q”“D”两档间选择。散热器底座采用纯铜材质制作而成，底座表面更经过抛光处理，表面相当光滑，可以更好地与CPU外壳相接触，具有更佳导热性能。当然，这个散热器不是免费的，不过目前Intel还没公布零售价。
7、配套新主板，<A class=cmsLink href="http://product.pconline.com.cn/cpu/intel/" target=_blank>Intel H67主板赏析
第二代<A class=cmsLink href="http://product.pconline.com.cn/cpu/series/363686.html" target=_blank>Core i3/i5/i7采用了全新的Sandy Bridge微架构，接口也采用了全新的LGA 1155，需要新的主板来支持。Intel公布了四款可搭配的主板芯片组：P67、H67、H61和Z68，而Intel首先发布的是P67和H67，两款主板芯片组最主要的区别是：<STRONG>P67支持双卡互联和超频，但不支持显示输出；H67则刚刚相反</STRONG>。
Intel官方的H67主板采用小板型MICRO ATX结构设计，适用于小型机箱安装或组建HTPC。主板采用H67单芯片设计，带有视频输出功能，但不支持多卡互联功能。

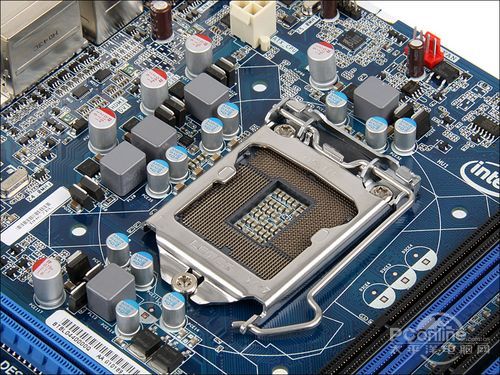

H67主板供电部分
H67主板供电部分采用2+1+1+1相供电模式，每相供电均采用<A class=cmsLink href="http://product.pconline.com.cn/so/s45690/" target=_blank>全固态</A>电容和全封闭电感组成，为CPU提供稳定的供电。

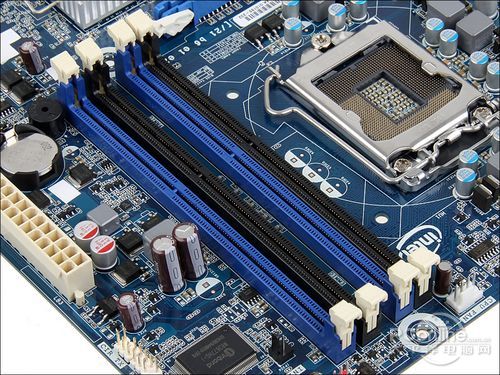

H67主板内存插槽部分
H67主板提供了4条<A class=cmsLink href="http://product.pconline.com.cn/so/s32061/" target=_blank>DDR3内存插槽，最大可以支持16GB内存容量。

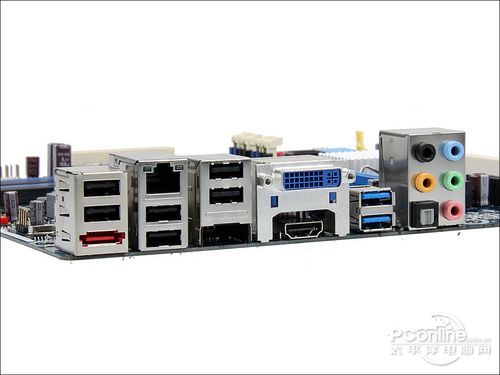

H67主板IO接口部分
H67主板在IO接口部分提供了DVI+HDMI双视频输出接口组合，同时还有多达6个USB2.0接口、2个<A class=cmsLink href="http://product.pconline.com.cn/so/s45181/" target=_blank>USB3.0接口、RJ45网络接口、光纤接口、E-SATA接口以及音频输出接口，而且主板已经将使用多年的PS/2接口去除。

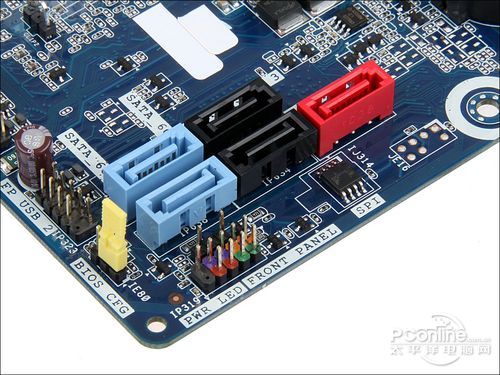

H67主板磁盘接口部分
主板提供了5个SATA磁盘数据传输接口，分别采用蓝、黑、红三色设计，通过主板上的标识可以知道蓝色SATA接口为SATA3高速传输接口，其余三个均为SATA2传输接口。

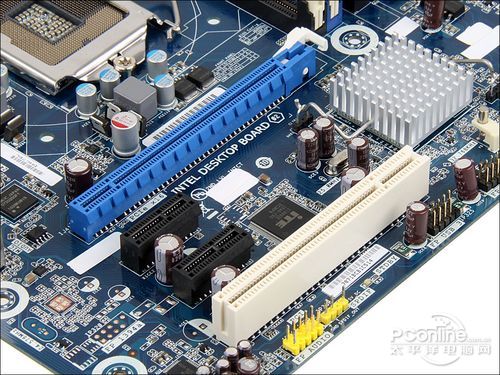

H67主板磁盘接口部分
扩展插槽方面，主板提供了1条PCI-E x16显卡插槽，两条PCI-E x1插槽，而传闻将废除不用的PCI插槽在主板上仍可以看得到。
8、配套新主板，<A class=cmsLink href="http://product.pconline.com.cn/cpu/intel/" target=_blank>Intel P67主板赏析
功能更为强大的P67主板采用大板型ATX结构，主板基于Intel P67单芯片设计，主板采用了黑色PCB作元件基板，全固态</A>电容设计，整体布局相当整洁。
P67主板供电部分采用4+2+2相供电模式，每相供电均采用全固态电容和全封闭电感组成，并且在供电模块中发热量较高的MOS管上还覆盖有散热片。
P67主板提供了4条<A class=cmsLink href="http://product.pconline.com.cn/so/s32061/" target=_blank>DDR3
P67主板供电部分
P67主板内存插槽部分

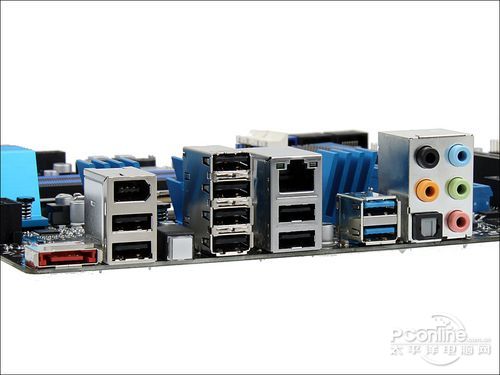

P67主板IO接口部分
P67主板在IO接口部分相当丰富，USB2.0接口的个数多达9个，其中一个为B型USB接口。此外，主板还提供了一个E-SATA接口，一个RJ45网络接口，两个<A class=cmsLink href="http://product.pconline.com.cn/so/s45181/" target=_blank>USB3.0接口，光纤接口，音频输出接口以及一个清COMS按键。
P67主板磁盘接口部分
磁盘传输接口上，P67主板一共提供了6个原生SATA接口，其中两个蓝色接口为SATA 6.0Gb/s，剩余四个黑色SATA接口为SATA 3.0Gb/s。

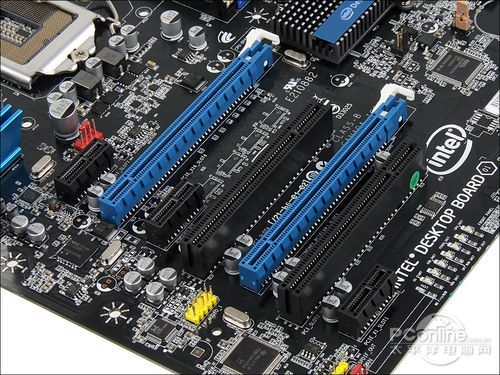

P67主板扩展接口部分
扩展插槽方面，主板共提供了7条扩展插槽，其中提供了2条PCI-E x16显卡插槽，支持双卡互联功能。另外还提供了3条PCI-E x1和2条PCI插槽。

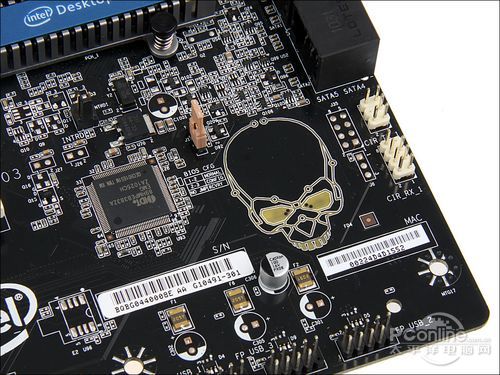

P67主板指示灯饰
有别于H67的简约设计，Intel官方的P67主板在指示灯饰上保持了Intel官方主板一向的特色设计，标志性的骷髅头灯饰是官方主板特有的，骷髅的两眼实为硬盘读取指示灯，此外主板还设置了多个功能使用状态指示灯设计。
